Správna schéma zapojenia tepelného čerpadla zaisťuje maximálnu účinnosť a spoľahlivosť vykurovacieho systému. Prečítajte si, ako prebieha inštalácia.
Schéma zapojenia tepelného čerpadla definuje hydraulické a elektrické prepojenie vonkajšej jednotky s vnútorným systémom vykurovania a ohreu vody. Správne zapojenie zaisťuje optimálny prietok vykurovacieho média a minimalizuje energetické straty. Vďaka tomu dokáže systém pracovať s maximálnou efektivitou a znížiť náklady na vykurovanie spravidla o 50 až 70 % v porovnaní s elektrickým vykurovaním.
Ako vyzerá základná schéma zapojenia tepelného čerpadla v rodinnom dome?
Pri realizácii kúrenia v rodinnom dome je kľúčové zvoliť správny typ hydraulického zapojenia. Typická schéma zapojenia tepelného čerpadla typu vzduch-voda, ako je slovenský monoblok N2N PROLINE, zahŕňa prepojenie vonkajšej jednotky s vnútornými komponentmi. Srdcom vnútorného systému je vnútorná hydraulická jednotka N2N HYDROBOX, ktorá smeruje teplú vodu buď do vykurovacieho okruhu, alebo do zásobníka teplej úžitkovej vody N2N TOWER. Celý proces riadi inteligentná regulácia N2N REGULATION. Pre optimálnu prevádzku sa do schémy často zaraďuje aj akumulačná nádrž (buffer tank), ktorá zabraňuje častému taktovaniu kompresora a predlžuje jeho životnosť, ktorá sa bežne pohybuje v rozmedzí 15 až 25 rokov.
Úloha akumulačnej nádrže v systéme
Akumulačná nádrž plní funkciu hydraulického oddeľovača medzi primárnym a sekundárnym okruhom. Zabezpečuje dostatočný objem vody potrebný na bezproblémové odmrazovanie vonkajšej jednotky počas zimných mesiacov. Taktiež stabilizuje prietoky, čím zamedzuje prenosu tlakových rázov do podlahového kúrenia alebo radiátorov.
Zapojenie trojcestného ventilu pre ohrev pitnej vody
Trojcestný prepínací ventil je kritickým prvkom schémy pre ohrev pitnej vody. Podľa signálov z inteligentnej regulácie plynule prepína smer prúdenia ohriatej vody buď do vykurovacieho systému budovy, alebo do integrovaného výmenníka v zásobníku teplej vody. Týmto spôsobom je zaistená absolútna priorita teplej úžitkovej vody.

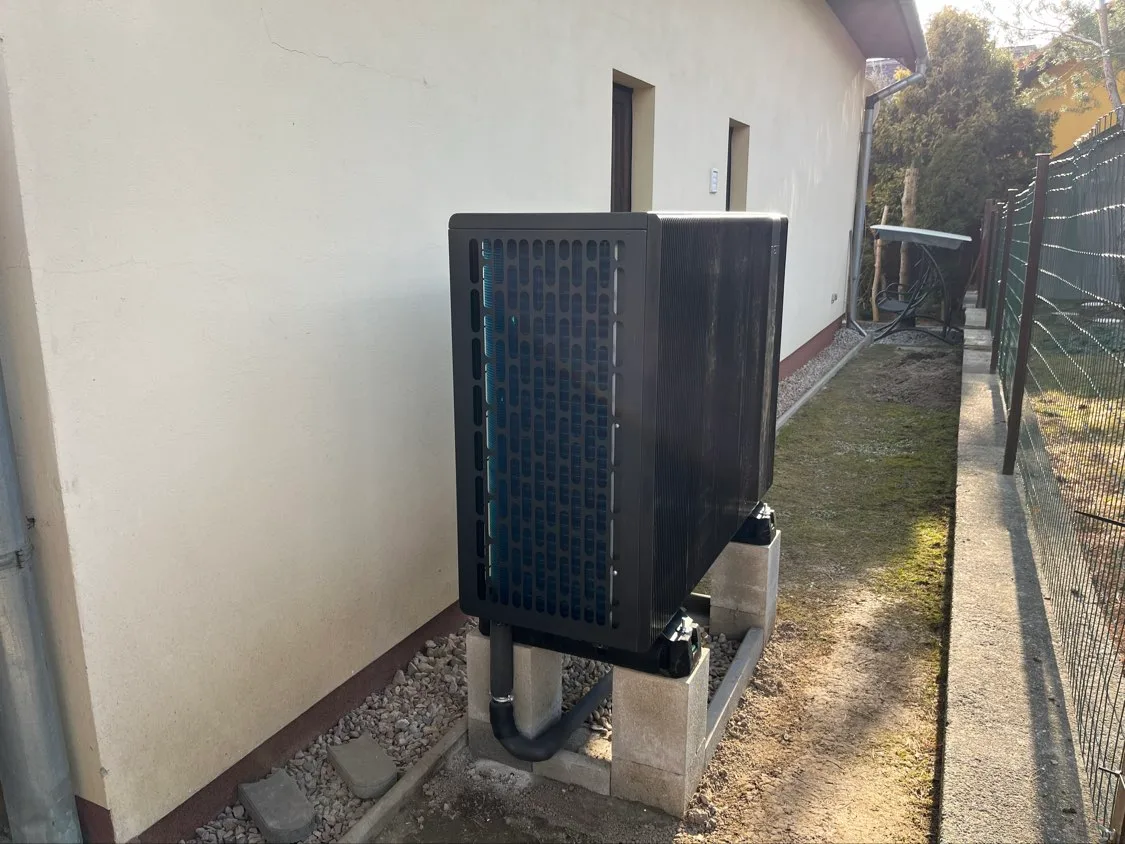

- Vonkajšia monobloková jednotka (napr. N2N PROLINE s ekologickým chladivom R290)

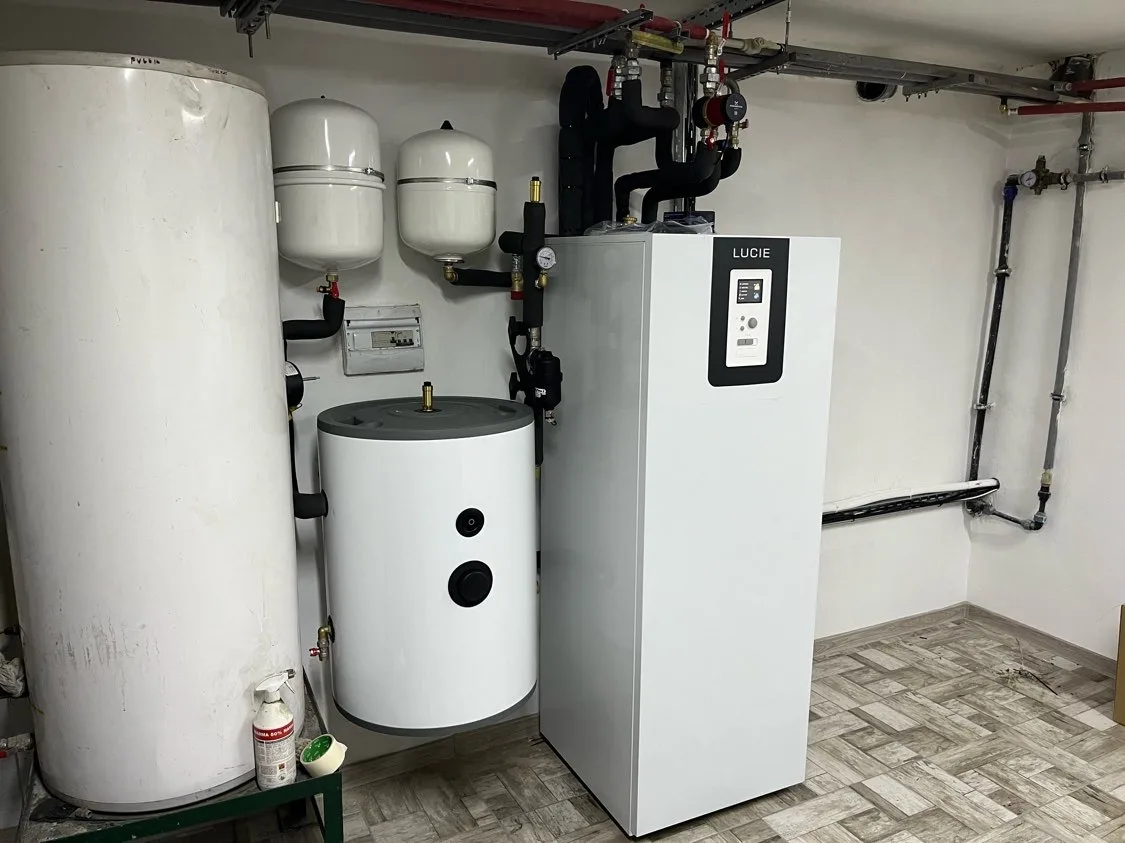

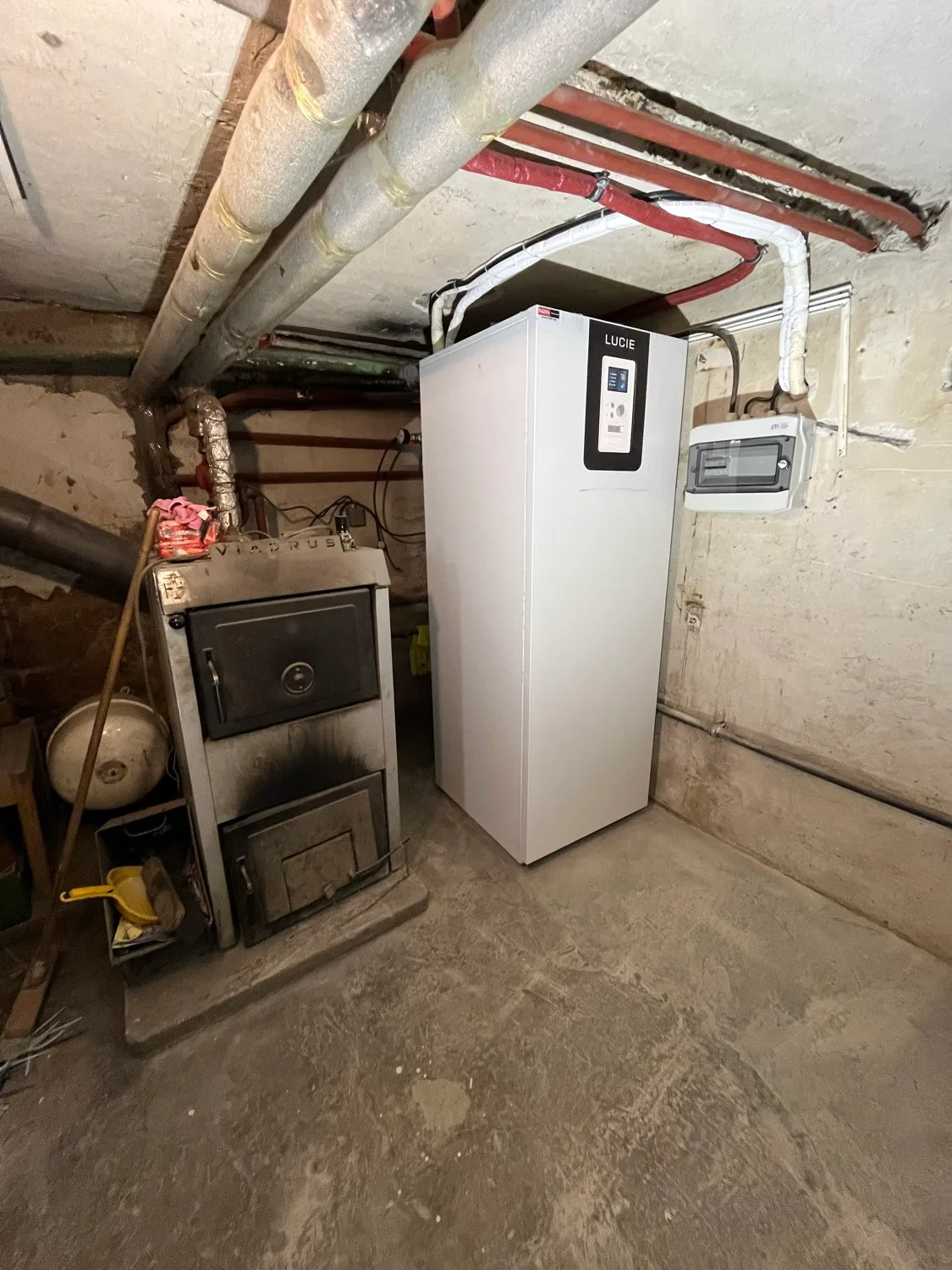

- Vnútorná hydraulická jednotka (N2N HYDROBOX)
- Zásobník teplej vody (N2N TOWER)
- Akumulačná nádrž pre stabilizáciu prietokov a odmrazovanie vonkajšieho okruhu
- Trojcestný prepínací ventil pre prednostný ohrev úžitkovej vody
- Obtokový ventil (bypass) na zabezpečenie minimálneho prietoku
- Inteligentný riadiaci systém (N2N REGULATION) pre ekvitermické riadenie
Prečo je správna schéma zapojenia tepelného čerpadla dôležitá pre dosiahnutie vysokej účinnosti?
Nesprávne navrhnutá alebo realizovaná schéma zapojenia tepelného čerpadla môže významne znížiť účinnosť aj toho najlepšieho zariadenia na trhu. Naše prémiové slovenské tepelné čerpadlo N2N PROLINE dosahuje špičkové SCOP 5.14 (energetická trieda A+++) a spoľahlivo funguje až do extrémnej vonkajšej teploty −25 °C. Aby sa však tieto špičkové laboratórne parametre preniesli do reálnych úspor vo vašej peňaženke, hydraulický okruh musí klásť minimálny odpor a zabezpečiť nominálny prietok vody predpísaný výrobcom. Pri nevhodnom zapojení dochádza k prehrievaniu kondenzátora, poklesu vykurovacieho faktora (COP) a zvýšenej spotrebe elektrickej energie. Viac o tom, ako správne navrhnúť úsporné vykurovanie pre moderné objekty, sa dozviete v našom sprievodcovi tepelné čerpadlá pre domy v roku 2026.
Aké sú najčastejšie chyby v zapojení a ako im predísť?
Medzi najčastejšie chyby pri realizácii hydraulického okruhu patrii poddimenzovanie potrubia medzi vonkajšou jednotkou a vnútorným systémom, čo zbytočne obmedzuje prietok a vyvoláva chybové stavy zariadenia. Ďalším vážnym rizikom je absencia magnetického filtra a separátora nečistôt, čo môže viesť k postupnému zaneseniu a poškodeniu drahého nerezového výmenníka tepla. V neposlednom rade sa stretávame s nesprávnym umiestnením teplotných snímačov, kedy regulácia dostáva skreslené informácie a čerpadlo začne nezdravo cyklovať. Pre úplné eliminovanie týchto chýb je kľúčové zveriť inštaláciu certifikovaným odborníkom, ktorí postupujú presne podľa schválených hydraulických schém. Správne zapojenie je rovnako dôležité pre optimálne fungovanie ekvitermiky, o čom píšeme v našom odbornom článku o tom, prečo je ekvitermická regulácia kľúč k úspore.
| Parameter zapojenia | Správny postup (Optimálna účinnosť) | Nesprávny postup (Riziko poruchy) |
|---|---|---|
| Svetlosť potrubia | Dimenzované podľa výkonu (min. DN 28/32) | Poddimenzované potrubie (vysoký odpor, nízky prietok) |
| Filtrácia média | Inštalácia magnetického filtra a odkalovača | Chýbajúci filter (riziko zanesenia výmenníka) |
| Hydraulické oddelenie | Použitie akumulačnej nádrže alebo hydraulickej výhybky | Priame zapojenie bez dostatočného objemu vody |
| Ochrana proti zamrznutiu | Použitie nemrznúcej zmesi alebo protimrazových ventilov | Čistá voda bez akejkoľvek pasívnej ochrany |
Odborná montáž a správne hydraulické zapojenie sú minimálne tak dôležité ako samotná kvalita tepelného čerpadla. Bez vyváženého systému stráca aj to najefektívnejšie zariadenie svoje výhody.
— Technické oddelenie N2N Technology
Ako vplýva hydraulická schéma na reguláciu a hlučnosť systému?
Schéma zapojenia priamo ovplyvňuje nielen energetickú bilanciu, ale aj akustický komfort obyvateľov domu. Naše monobloky radu N2N PROLINE a výkonnejší variant N2N PROLINE MAX vynikajú mimoriadne tichým chodom s hlučnosťou už od 36 dB(A). Ak je však hydraulický systém zapojený s chybami, môže dochádzať k prenosu nepríjemných vibrácií cez pevné potrubie priamo do konštrukcie domu alebo k zvýšenému šumu v radiátorových ventiloch v dôsledku nesprávneho tlaku. Správne navrhnutá schéma s kompenzačnými prvkami a flexibilnými pripojovacími hadicami tieto nežiaduce javy úplne odstraňuje. Riadiaca jednotka N2N REGULATION následne dokáže plynule modulovať výkon kompresora na základe vonkajšej teploty, čím udržiava stabilnú teplotu v dome bez zbytočných hlukových rázov či náhlych teplotných výkyvov.
- Minimalizácia vibrácií a rezonancií v potrubí vďaka antivibračným kompenzátorom
- Plynulá modulácia výkonu kompresora bez častého zapínania a vypínania
- Efektívne odmrazovanie výmenníka bez ochladzovania interiéru domu
- Možnosť presnej zónovej regulácie pre rôzne miestnosti v dome
- Ochrana celého systému pred prehriatím alebo zamrznutím pri výpadku prúdu
Najčastejšie otázky o schémach zapojenia tepelných čerpadiel
Koľko stojí inštalácia a zapojenie tepelného čerpadla vzduch-voda?
Cena inštalácie sa líši v závislosti od zložitosti vykurovacieho systému, dĺžky rozvodov a potreby doplnkových komponentov. Presnú sumu určí projektant na základe obhliadky. Pre získanie presnej kalkulácie na mieru pre váš dom vyplňte formulár na stránke cenová ponuka.
Je možné na zapojenie tepelného čerpadla získať dotáciu?
Áno, na inštaláciu ekologických zariadení N2N je možné získať príspevok z národného projektu Zelená domácnostiam. Výšku príspevku a špecifické požiadavky na zapojenie uvádzame podľa aktuálnych podmienok programu, ktoré spravuje Slovenská inovačná a energetická agentúra (SIEA).
Aký je rozdiel medzi monoblokom a splitovým zapojením?
Monoblok, ako napríklad model N2N PROLINE, má celý chladivový okruh uzavretý vo vonkajšej jednotke, čo eliminuje potrebu práce s chladivom priamo na mieste. Do domu vchádza už len vykurovacia voda, čo zjednodušuje hydraulickú schému a minimalizuje riziko úniku chladiva v interiéri.
