Vzduch, vlhkosť a rosný bod
1.6 Vzduch a vlhkosť
Vzduch vždy obsahuje vodnú paru. Koľko jej unesie, závisí od teploty. Na tom stojí rosenie okien, plesne aj limity sálavého chladenia.
- Relatívna vlhkosť skratka RV, RH alebo φ, v %
- Koľko percent z maximálneho možného množstva pary vzduch práve obsahuje. Pri 100 % je vzduch nasýtený. Hodnota bez teploty nič nehovorí: mrazivý vonkajší vzduch (−10 °C) s 80 % RV má po ohriatí na 22 °C menej než 10 % RV.
- Merná vlhkosť značka x, jednotka g/kg suchého vzduchu
- Skutočné množstvo vody vo vzduchu. Pri ohrievaní ani ochladzovaní sa nemení, kým nezačne kondenzácia. Vzduch 20 °C a 50 % RV obsahuje približne 7 g/kg.
- Rosný bod teplota rosného bodu tr, °C

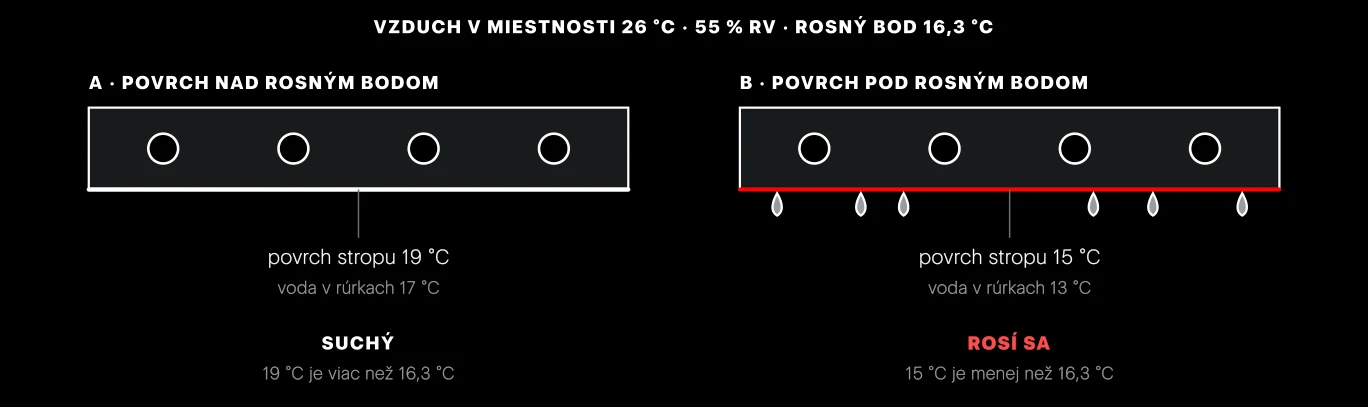

- Teplota, pri ktorej sa vzduch ochladením nasýti na 100 % a para sa začne zrážať na vodu (kondenzát). Každý povrch chladnejší než rosný bod okolitého vzduchu sa orosí.
Teplota rosného bodu [°C] podľa teploty a relatívnej vlhkosti vzduchu
| Teplota vzduchu | 40 % | 45 % | 50 % | 55 % | 60 % | 65 % | 70 % |
|---|---|---|---|---|---|---|---|
| 20 °C | 6,0 | 7,7 | 9,3 | 10,7 | 12,0 | 13,2 | 14,4 |
| 22 °C | 7,8 | 9,5 | 11,1 | 12,5 | 13,9 | 15,1 | 16,3 |
| 24 °C | 9,6 | 11,3 | 12,9 | 14,4 | 15,8 | 17,0 | 18,2 |
| 26 °C | 11,4 | 13,1 | 14,8 | 16,3 | 17,6 | 18,9 | 20,1 |
h-x diagram (Mollierov diagram vlhkého vzduchu) je graf, v ktorom projektant vidí naraz teplotu, relatívnu a mernú vlhkosť, rosný bod a entalpiu h, teda obsah tepla vo vzduchu. Kto nie je projektant, nemusí ho vedieť čítať. Stačí vedieť, že „há-ix diagram“ znamená úpravu vzduchu a posúdenie kondenzácie.
