Umiestnenie, hluk a zapojenie
11.8 Hluk a umiestnenie vonkajšej jednotky
Dobré tepelné čerpadlo na zlom mieste je zlé tepelné čerpadlo. Umiestnenie rozhoduje o hluku, o účinnosti, o vzťahoch so susedom a často aj o tom, či montáž vôbec prebehne.

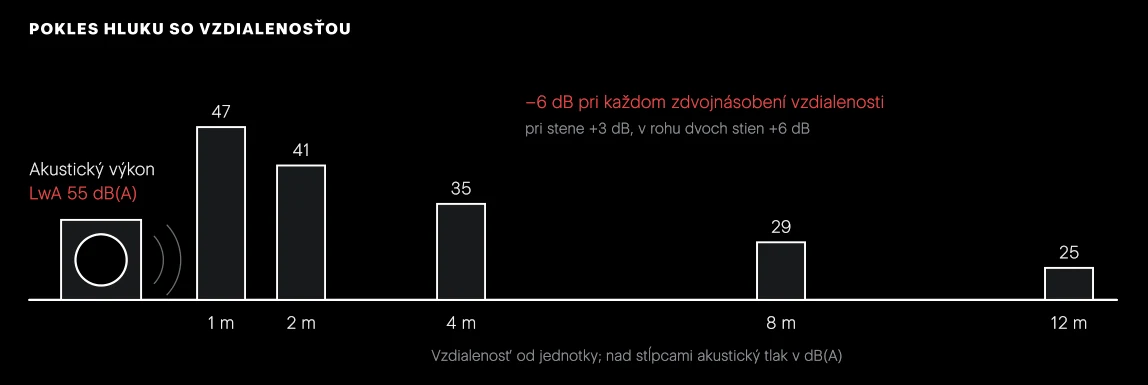

V technickom liste sú dve rôzne čísla a obe sú v decibeloch. Hladina akustického výkonu LWA hovorí, koľko hluku zdroj vyrába. Nezávisí od vzdialenosti a je na energetickom štítku. Hladina akustického tlaku LpA hovorí, čo počuje človek na určitom mieste. Vždy k nej patrí vzdialenosť, napríklad 1 m alebo 5 m. Podrobnosti sú v kap. 01. Akustický tlak je pri bežných vzdialenostiach nižšie číslo. Pri porovnávaní výrobkov porovnávajte rovnakú veličinu v rovnakej vzdialenosti.
Zvuk sa od stien odráža. Jednotka pri stene je pre okolie hlučnejšia približne o 3 dB, v rohu dvoch stien o 6 dB. Moderné jednotky majú nočný (tichý) režim: v nastavenom čase obmedzia otáčky ventilátora a kompresora. Hluk klesne o niekoľko decibelov, klesne však aj výkon, s čím musí návrh počítať.
Prípustný hluk vo vonkajšom prostredí určuje vyhláška ministerstva zdravotníctva. Posudzuje sa pred oknom suseda a najprísnejší je nočný limit. Pri hustej zástavbe treba hluk overiť výpočtom.

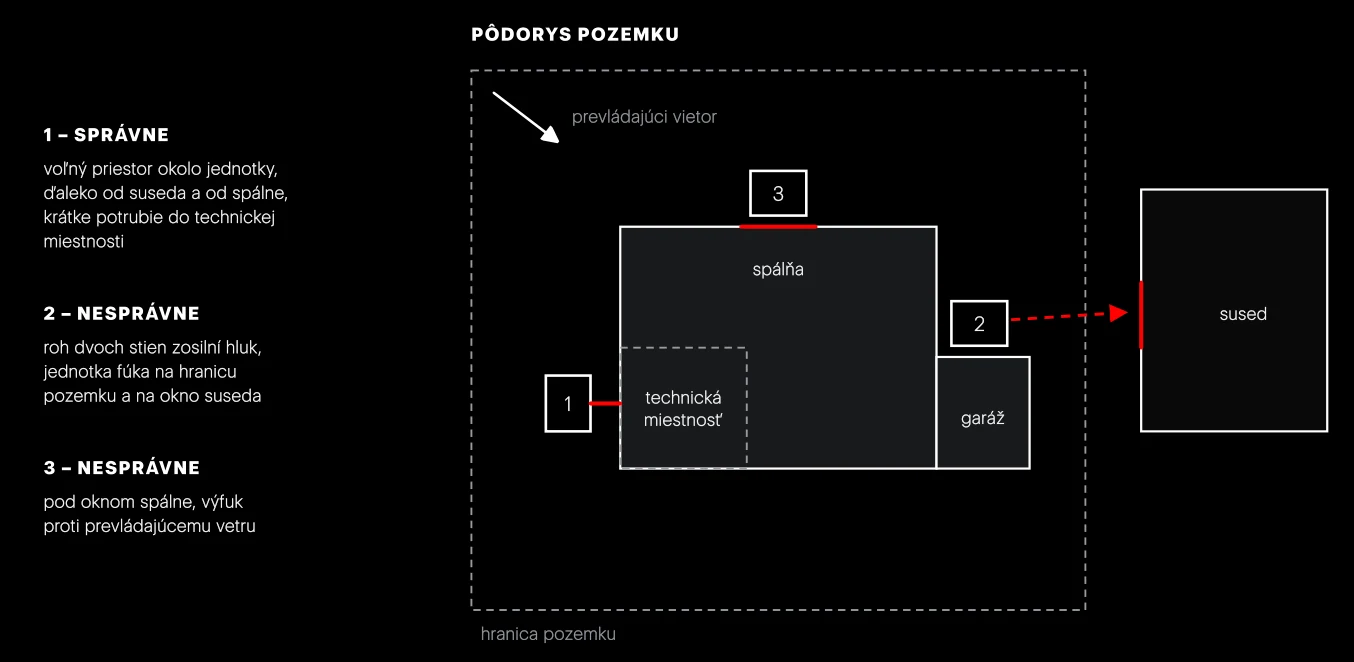

Kde jednotku umiestniť
- Čo najďalej od okien spální, vlastných aj susedových. Nie pod okno, nie oproti oknu suseda.
- Nie do rohu a nie do úzkej uličky medzi dvoma stenami. Odrazy zosilnia hluk a studený vzduch sa vracia späť do výparníka.
- Voľný prietok vzduchu. Za jednotkou a pred ňou musia byť odstupy podľa návodu, orientačne 20–50 cm od steny a 1–2 m voľného priestoru v smere výfuku.
- Výfuk nie proti prevládajúcemu vetru, nie na chodník a nie pod odkvap, z ktorého padá sneh.
- Krátka trasa do technickej miestnosti. Každý meter potrubia vonku znamená tepelné straty a pri monobloku väčšie riziko zamrznutia.
Základ, kondenzát a prestup do domu
Vonkajšia jednotka váži 80–200 kg a chveje sa. Stavia sa na pevný základ, ktorý nie je spojený so stavbou: na betónové pätky, základové pásy alebo dosku. Medzi jednotku a základ patria antivibračné podložky (silentbloky). Konzola na stenu je možná, ale prenáša chvenie do konštrukcie domu. Na ľahkú stenu drevostavby a na stenu spálne sa nepoužíva.
Jednotka musí stáť nad terénom, orientačne 20–30 cm, v snehových oblastiach vyššie. Sneh nesmie zasypať výparník ani odtok. Pri odmrazovaní vytečie z jednotky za deň aj niekoľko litrov vody. Odvod kondenzátu musí byť nezamŕzajúci: najčastejšie do štrkového lôžka pod jednotkou s vsakom do nezamŕzajúcej hĺbky, alebo vyhrievaným potrubím do kanalizácie. Voľne vytekajúca voda vytvorí na chodníku ľad.
Do domu vedie predizolované potrubie: prívodná a vratná rúrka v spoločnej tepelnej izolácii a ochrannom plášti. Prestup cez stenu alebo základ musí byť utesnený proti vode a tepelne izolovaný.
11.9 Vnútorná časť a zapojenie
Vonku je stroj, ktorý vyrába teplo. V dome je všetko ostatné: čerpadlo, ventily, poistné prvky, zásobník teplej vody a regulácia. Tieto časti môžu byť v jednej skrini alebo zložené z jednotlivých komponentov.

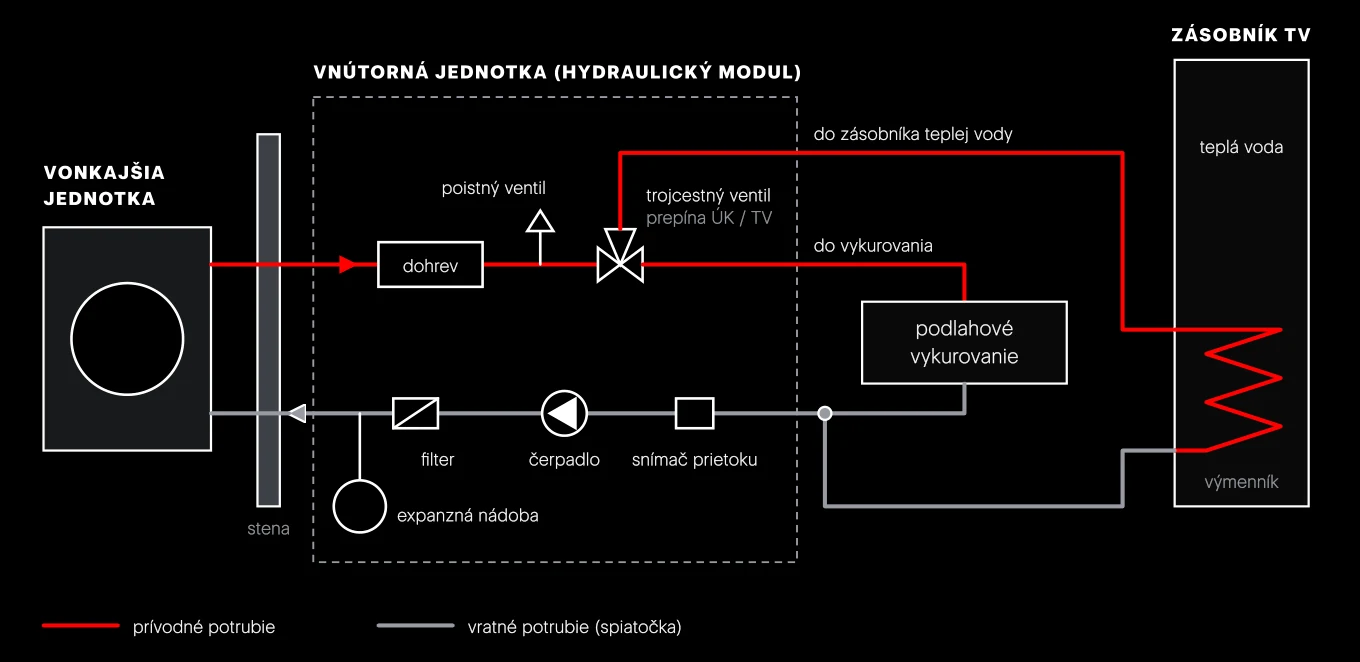

Čo je vo vnútornej jednotke (hydraulickom module)
| Prvok | Úloha |
|---|---|
| Obehové čerpadlo | Zabezpečuje prietok cez kondenzátor. Tepelné čerpadlo pracuje s malým rozdielom teplôt, typicky 5 K, preto potrebuje vyšší prietok ako kotol. |
| Trojcestný prepínací ventil | Posiela vodu buď do vykurovania (ÚK), alebo do výmenníka zásobníka teplej vody (TV). Ohrev teplej vody má prednosť. |
| Elektrický dohrev | Špirála 3–9 kW. Doplnkový zdroj pod bodom bivalencie a záloha pri poruche. |
| Expanzná nádoba, poistný ventil | Nádoba vyrovnáva zmeny objemu vody, ventil vypustí vodu pri prekročení tlaku, obvykle 3 bar (kap. 08). |
| Snímač prietoku, filter | Snímač pri nízkom prietoku stroj zastaví. Filter s magnetom chráni doskový výmenník; zanesený filter je najčastejšia príčina poruchy „nízky prietok“. |
Zásobník teplej vody pre tepelné čerpadlo
Tepelné čerpadlo ohrieva vodu s malým rozdielom teplôt. Bežný zásobník ku kotlu má malý výmenník a teplo z tepelného čerpadla nestíha odoberať. Stroj potom vypína na vysoký tlak a vodu dohrieva špirála. Zásobník pre tepelné čerpadlo má veľkoplošný výmenník, orientačne najmenej 0,25 m² plochy na 1 kW výkonu tepelného čerpadla. Pre stroj 8 kW sú to aspoň 2 m². Objem sa volí podľa počtu osôb, pre štvorčlennú rodinu 200–300 litrov. Podrobnosti sú v kap. 14.
Akumulačná nádoba
Akumulačná nádoba je zásobník vykurovacej vody, nie pitnej. Pri tepelnom čerpadle plní tri úlohy: zväčšuje objem vody pre odmrazovanie, predlžuje chod kompresora a hydraulicky oddeľuje okruh zdroja od vykurovacích okruhov. Pri invertore s jedným okruhom podlahového vykurovania často nie je potrebná. Potrebná je pri radiátoroch s termostatickými hlavicami a pri zónovej regulácii, ktorá môže väčšinu okruhov uzavrieť, pri dvoch a viacerých okruhoch s vlastnými čerpadlami, pri kompresore on/off a vždy, keď je objem vody v sústave menší, ako predpisuje výrobca. Zapojenia rieši kap. 08.
Typické zapojenia
- A – priame. Tepelné čerpadlo, jeden okruh podlahového vykurovania a zásobník teplej vody. Novostavby; najjednoduchšie a najúčinnejšie.
- B – s akumulačnou nádobou. Za nádobou sú dva okruhy, napríklad podlaha so zmiešavaním a radiátory. Rekonštrukcie a zónová regulácia.
- C – kaskáda. Dve alebo viac tepelných čerpadiel so spoločnou reguláciou a nádobou. Bytové domy, penzióny, haly; pri poruche jedného stroja ostatné kúria ďalej.
Nároky na miestnosť
Technická miestnosť má byť nezamŕzajúca, s odvodom vody z poistného ventilu, s prívodom elektriny a dátovým pripojením. Pre nástennú jednotku a zásobník treba približne 1,5–2 m² a servisný prístup spredu. Plný zásobník 200 l váži okolo 300 kg.
