Základy elektriny a cesta od stĺpa po zásuvku

15.1 Základy elektriny

Tepelné čerpadlo, rekuperácia aj regulácia sú elektrické spotrebiče. Netreba vedieť zapojiť rozvádzač, ale treba rozumieť štyrom veličinám a vedieť, či dom zariadenie „utiahne“.

Napätie značka U, jednotka V (volt)

„Tlak“ elektriny. V domácej sieti je 230 V medzi fázou a nulovým vodičom a 400 V medzi dvoma fázami.

Prúd značka I, jednotka A (ampér)

„Prietok“ elektriny. Podľa prúdu sa volí prierez kábla a istič. Bežná zásuvka je istená na 16 A.

Príkon značka P, jednotka W, kW

Elektrický výkon, ktorý zariadenie odoberá zo siete. Pri tepelnom čerpadle sa nesmie zameniť s tepelným výkonom, ktorý je 3- až 5-krát vyšší.

Elektrická práca jednotka kWh

Spotrebovaná energia: príkon × čas. Spotrebič s príkonom 2 kW za 3 hodiny spotrebuje 6 kWh. Za kilowatthodiny sa platí.

Jedna fáza a tri fázy

Do domu prichádzajú spravidla tri fázy (L1, L2, L3), nulový vodič (N) a ochranný vodič (PE). Malé spotrebiče sa pripájajú jednofázovo na 230 V, veľké (väčšie tepelné čerpadlo, varná doska, wallbox) trojfázovo na 400 V. Záťaž sa tak rozloží a každou fázou tečie menší prúd.

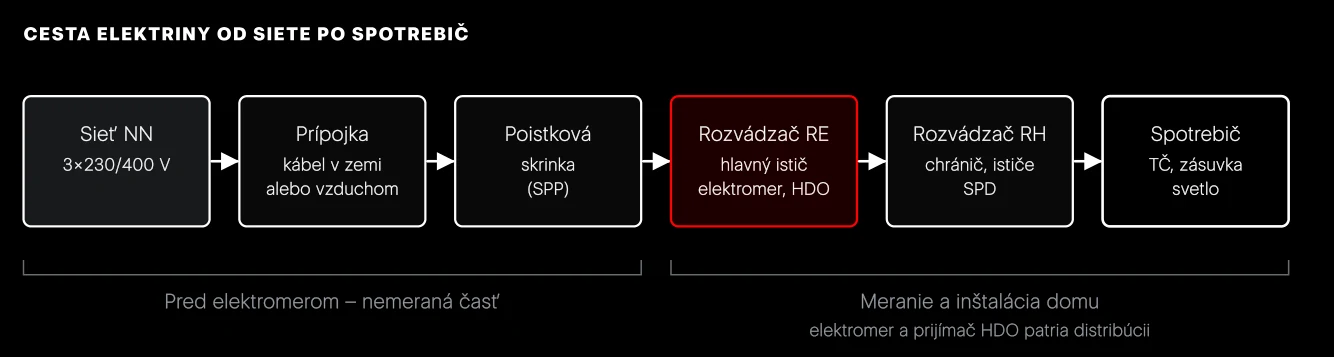

15.2 Od stĺpa po zásuvku

Elektrina prejde od distribučnej siete po spotrebič niekoľkými zariadeniami. Každé má svoj názov, majiteľa a úlohu. Pre návrh tepelného čerpadla je z nich najdôležitejší hlavný istič.

Distribučná sústava SSD, ZSD, VSD

Vedenia a trafostanice distribučnej spoločnosti podľa regiónu: Stredoslovenská (SSD), Západoslovenská (ZSD), Východoslovenská distribučná (VSD). K domu z nej vedie prípojka – káblom v zemi alebo vzduchom zo stĺpa.

Elektromerový rozvádzač skratka RE

Skrinka prístupná z ulice. Je v nej hlavný istič, elektromer a pri dvojtarifných sadzbách prijímač HDO. Elektromer a plomby patria distribúcii – zasahovať do nich sa nesmie.

Hlavný istič skratka HI, napr. 3×25 A

Istič pred elektromerom. Jeho hodnota určuje maximálnu rezervovanú kapacitu (MRK) odberného miesta, teda najväčší prúd, ktorý smie dom odoberať. Zápis 3×25 A znamená tri fázy, každá do 25 A.

Prečo je hlavný istič kľúčový

Hlavný istič je zmluvná aj technická hranica. Ak súčet prúdov v niektorej fáze prekročí jeho hodnotu, vypne a dom zostane bez elektriny. Typický rodinný dom má 3×25 A, staršie domy aj 1×25 A. Zvýšenie hodnoty hlavného ističa nie je len výmena súčiastky. Zákazník žiada distribučnú spoločnosť o zvýšenie rezervovanej kapacity, platí pripojovací poplatok za každý ampér navyše a dokladá revíznu správu. Hodnota ističa môže ovplyvniť aj pravidelnú mesačnú platbu za distribúciu – spôsob výpočtu sa líši podľa distribučnej spoločnosti a sadzby, overte ho v platnom cenníku.

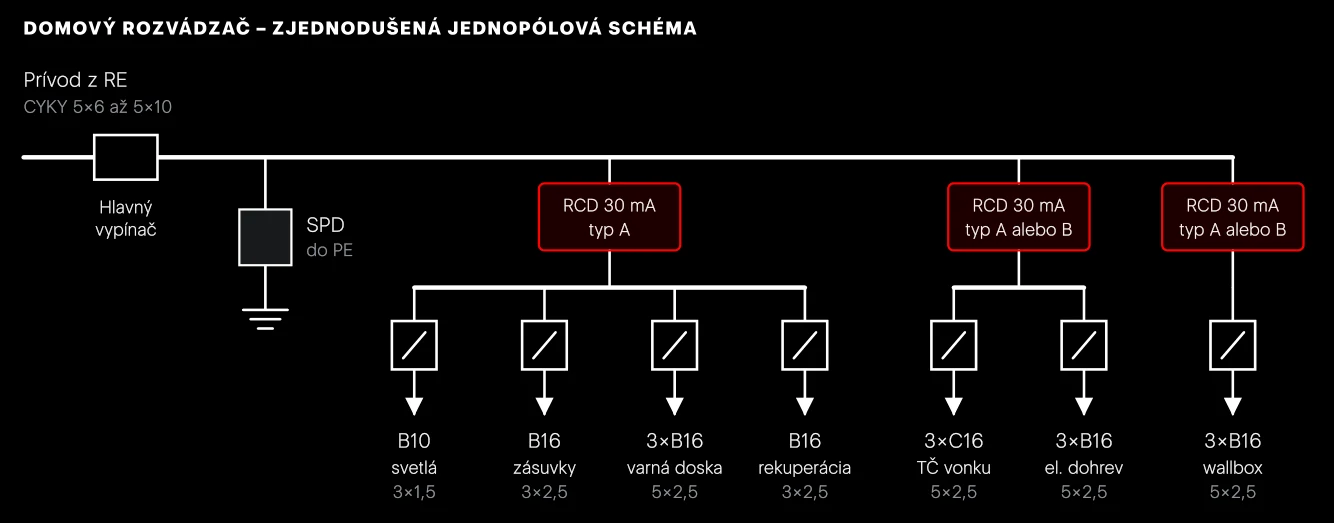

Čo je v domovom rozvádzači

Domový rozvádzač (RH, R1) je skrinka v dome, z ktorej vychádzajú jednotlivé okruhy. Všetky ochrany predpokladajú funkčné uzemnenie (pásik v základoch, zemniace tyče) a ochranné pospájanie – vodivé prepojenie kovových častí vrátane potrubí kúrenia s ochranným vodičom.

Istič napr. B16, C16, 3×C20

Chráni kábel pred preťažením a skratom. Číslo je menovitý prúd v ampéroch. Písmeno je vypínacia charakteristika: B vypína pri skrate rýchlejšie (zásuvky, svetlá), C znesie krátky nábehový prúd motorov a kompresorov.

Prúdový chránič RCD, staršie FI; 30 mA

Chráni človeka. Ak z okruhu uniká viac než 30 mA (cez poškodenú izoláciu alebo cez telo), odpojí ho za zlomok sekundy. Typ A je bežný štandard. Typ B rozpozná aj hladký jednosmerný unikajúci prúd a vyžadujú ho niektoré striedače, wallboxy a frekvenčné meniče. Typ určuje výrobca zariadenia.

Prepäťová ochrana SPD, zvodič prepätia

Zvedie do zeme napäťové špičky z blesku alebo zo siete. Chráni elektroniku tepelného čerpadla, rekuperácie a striedača. V nových inštaláciách je štandardom.

Kábel CYKY napr. 3×2,5; 5×4

Najbežnejší medený kábel pre pevné rozvody. Prvé číslo je počet žíl, druhé prierez jednej žily v mm². Trojžilový (3×) je pre jednu fázu, päťžilový (5×) pre tri fázy.

Prierez medeného kábla a istenie

Orientačne, záleží od dĺžky a uloženia.
