Kanalizácia a kondenzát
14.7 Kanalizácia
Kanalizácia má tri pravidlá: spád, vetranie a vodný uzáver pri každom predmete.

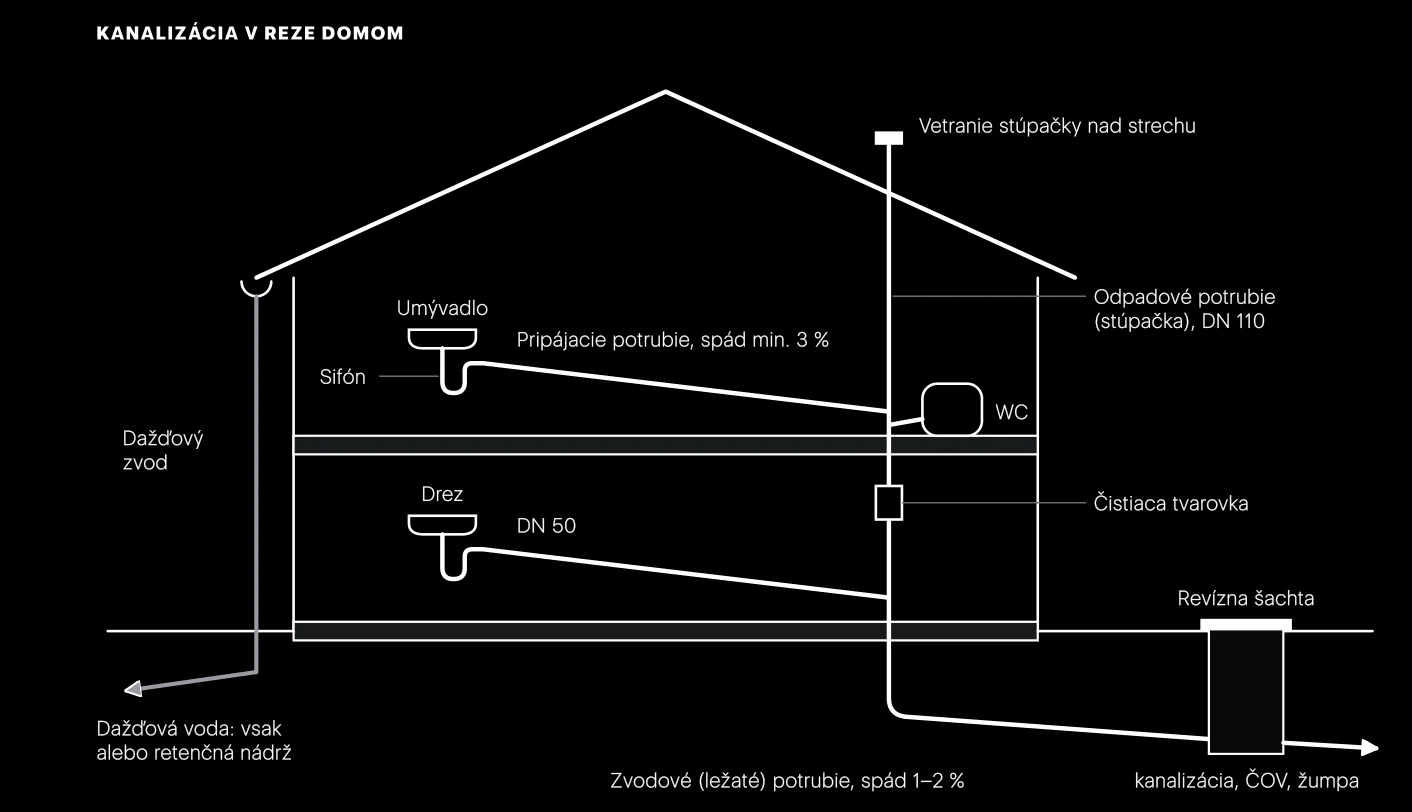

Splašková kanalizácia odvádza vodu z WC, kúpeľní a kuchyne. Dažďová kanalizácia odvádza vodu zo strechy a vedie sa oddelene. V dome je kanalizácia gravitačná, voda tečie samospádom. Kde to nejde, napríklad zo suterénu, sa prečerpáva.
- Pripájacie potrubie
- Od sifónu zariaďovacieho predmetu po odpadové potrubie. Spád spravidla najmenej 3 %.
- Odpadové potrubie stúpačka
- Zvislé potrubie, ktoré zbiera vodu z podlaží. V rodinnom dome obvykle DN 110.
- Zvodové potrubie ležaté potrubie
- Potrubie pod podlahou alebo v zemi, ktoré vedie vodu von z domu. Spád orientačne 1–2 % podľa priemeru, určí projekt. Čistí sa cez čistiacu tvarovku s vekom na päte stúpačky.
- Vetracie potrubie
- Pokračovanie stúpačky nad strechu. Vyrovnáva tlak a odvádza zápach. Vedľajšiu stúpačku môže ukončiť privzdušňovací ventil, ktorý vzduch vpustí dnu, ale von ho nepustí.
- Zápachová uzávierka sifón
- Koleno, v ktorom stále stojí voda a bráni prechodu plynov z kanalizácie. Výška vodného uzáveru je spravidla najmenej 50 mm.
Skratka DN je menovitá svetlosť, približný priemer potrubia v milimetroch. Orientačne: umývadlo DN 40–50, drez, sprcha, vaňa a práčka DN 50, podlahová vpusť DN 50–75, WC DN 110.
Materiály. Vnútri domu sa používajú sivé rúry PP-HT s hrdlom a gumovým tesnením. Do zeme patria oranžovohnedé rúry PVC-KG. Tiché (odhlučnené) potrubie má hrubú stenu, tlmí hluk padajúcej vody a patrí na stúpačky pri obytných miestnostiach.
Za domom. Revízna šachta slúži na kontrolu a čistenie prípojky. Kde nie je verejná kanalizácia, končia splašky v žumpe (nepriepustná nádrž, ktorá sa vyváža) alebo v domovej čistiarni odpadových vôd (ČOV). Dažďová voda ide do vsaku alebo do retenčnej nádrže, ktorá ju zadrží na polievanie alebo postupne vypúšťa.
14.8 Kondenzát zo zariadení TZB
Takmer každé zariadenie vykurovania, chladenia a vetrania vytvára vodu, ktorú treba odviesť. Ak sa na to zabudne v projekte, rieši sa to na stavbe sekaním.
Kondenzát je voda, ktorá sa vyzráža z vlhkého vzduchu alebo zo spalín na studenom povrchu, ako na orosenom pohári.
Kde vzniká kondenzát a čo treba pripraviť
| Zariadenie | Kedy kondenzát vzniká | Čo musí byť na stavbe |
|---|---|---|
| Rekuperačná jednotka | V zime, keď sa teplý vlhký vzduch ochladí vo výmenníku. Bežne niekoľko litrov denne. | Vývod kanalizácie so sifónom pri jednotke, v nezamŕzajúcom priestore. |
| Vonkajšia jednotka tepelného čerpadla | Pri vykurovaní, najviac pri odmrazovaní. Vo vlhkom počasí okolo nuly aj desiatky litrov denne. | Štrkové lôžko so vsakom alebo odvod do nezamŕzajúcej hĺbky. Voda nesmie tiecť na chodník. |
| Fancoil a rozvody pri chladení | V lete, keď je povrch chladnejší než rosný bod. Aj niekoľko litrov denne na fancoil. | Odvod so spádom od každého fancoilu alebo čerpadlo kondenzátu. Izolácia potrubí proti roseniu. |
| Kondenzačný kotol | Stále počas chodu. Kondenzát je kyslý. | Plastové potrubie cez sifón do kanalizácie. |

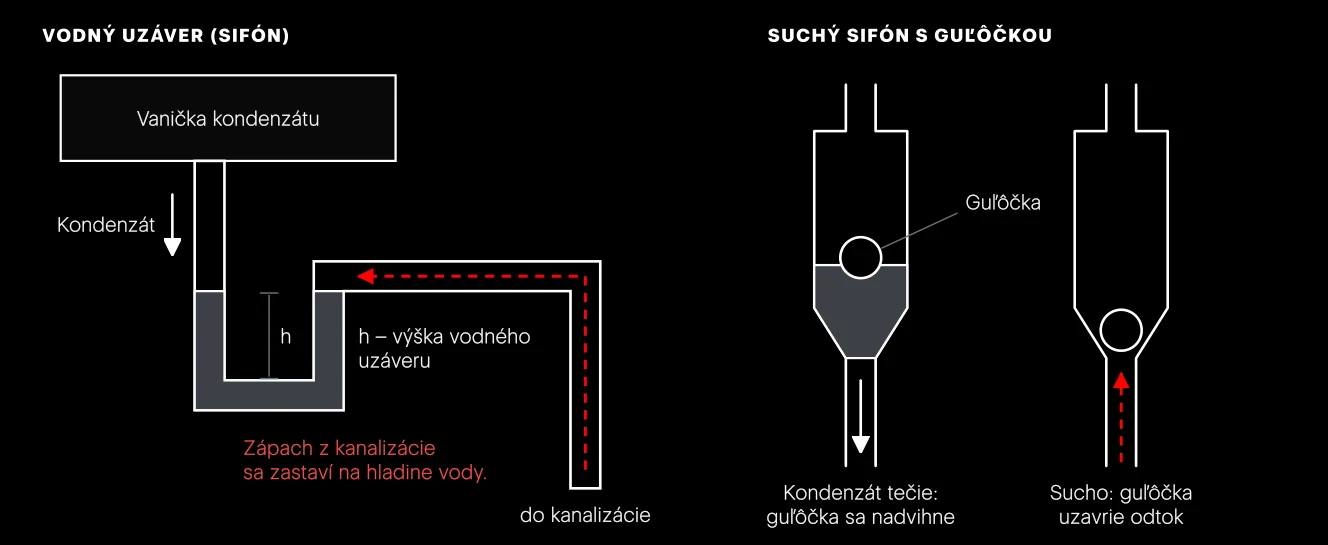

Potrubie kondenzátu spája vnútro zariadenia s kanalizáciou. Bez zápachovej uzávierky by ventilátor rekuperácie nasával kanalizačný vzduch a rozvádzal ho po dome. Klasický sifón má slabinu: v lete kondenzát nevzniká a voda sa z kolena odparí. Preto sa používa suchý sifón, ktorý tesní aj bez vody. Má guľôčku alebo membránu. Na stavbe sa mu podľa výrobcu hovorí aj HL sifón.
Na stavbe musí byť pripravené:
- Vývod kanalizácie pri každom zariadení s kondenzátom, pod úrovňou jeho hrdla.
- Spád potrubia v celej dĺžke a nezamŕzajúca trasa. Kde sa spád nedá dosiahnuť, čerpadlo kondenzátu so zásuvkou. Je ho počuť.
- Odvod od poistných ventilov zásobníka aj vykurovania: lievik so sifónom alebo výlevka.
