Lekcia 12-2 · Kapitola 12

Ekvitermická regulácia

12.2 Ekvitermická regulácia

Čím je vonku chladnejšie, tým teplejšiu vodu dom potrebuje. Ekvitermická regulácia nastavuje teplotu vykurovacej vody podľa vonkajšej teploty. Túto závislosť opisuje vykurovacia (ekvitermická) krivka.

Krivka sa nastavuje dvoma číslami. Sklon (strmosť) určuje, o koľko stúpne teplota vody, keď vonku klesne o 1 K: sklon 0,5 znamená približne +0,5 K. Podlahové vykurovanie má orientačne 0,2–0,6, radiátory 1,0–1,6. Posun zdvihne alebo zníži celú krivku o rovnakú hodnotu v kelvinoch.

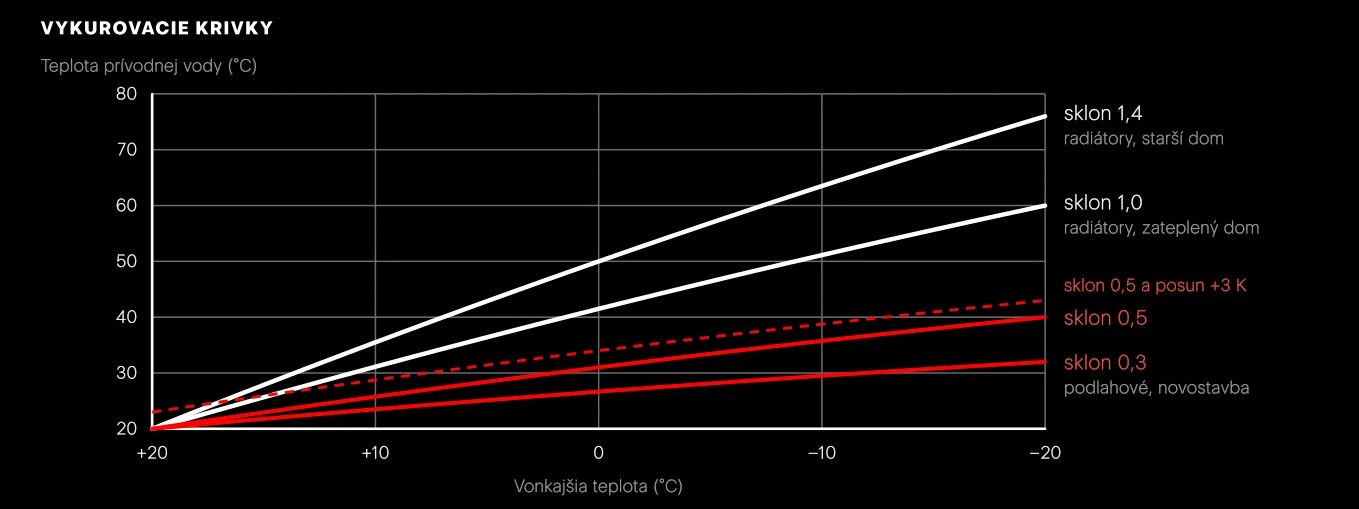

Vykurovacie krivky (orientačne). Červené krivky sú typické pre podlahové vykurovanie, čierne pre radiátory. Čiarkovaná krivka ukazuje posun: tvar zostáva, celá krivka je o 3 K vyššie.

Kam patrí vonkajší snímač

Snímač má merať teplotu vzduchu, nie teplotu oslnenej steny. Patrí na severnú alebo severozápadnú fasádu, do tieňa, orientačne do dvoch tretín výšky fasády a aspoň 2,5 m nad terén. Nesmie byť nad oknom, nad dverami, pri výduchu vetrania ani pri komíne, kde ho ohrieva unikajúci teplý vzduch.

Ako sa krivka nastavuje

Technik nastaví krivku podľa projektu. Doladenie trvá celú prvú vykurovaciu sezónu: mení sa po malých krokoch a na výsledok sa čaká jeden až dva dni.

Pravidlo ladenia: ak je chladno len v mrazoch, zvyšuje sa sklon. Ak je chladno pri každom počasí, zvyšuje sa posun. Ak je chladno len v prechodnom období, zvýši sa posun a sklon sa mierne zníži. Pri prekurovaní naopak.

Izbová kompenzácia je doplnok ekvitermiky: regulátor pozná aj teplotu v referenčnej miestnosti. Keď ju ohreje slnko alebo krb, teplotu vody mierne zníži.
