Komunikácia, príprava na stavbe a časté chyby

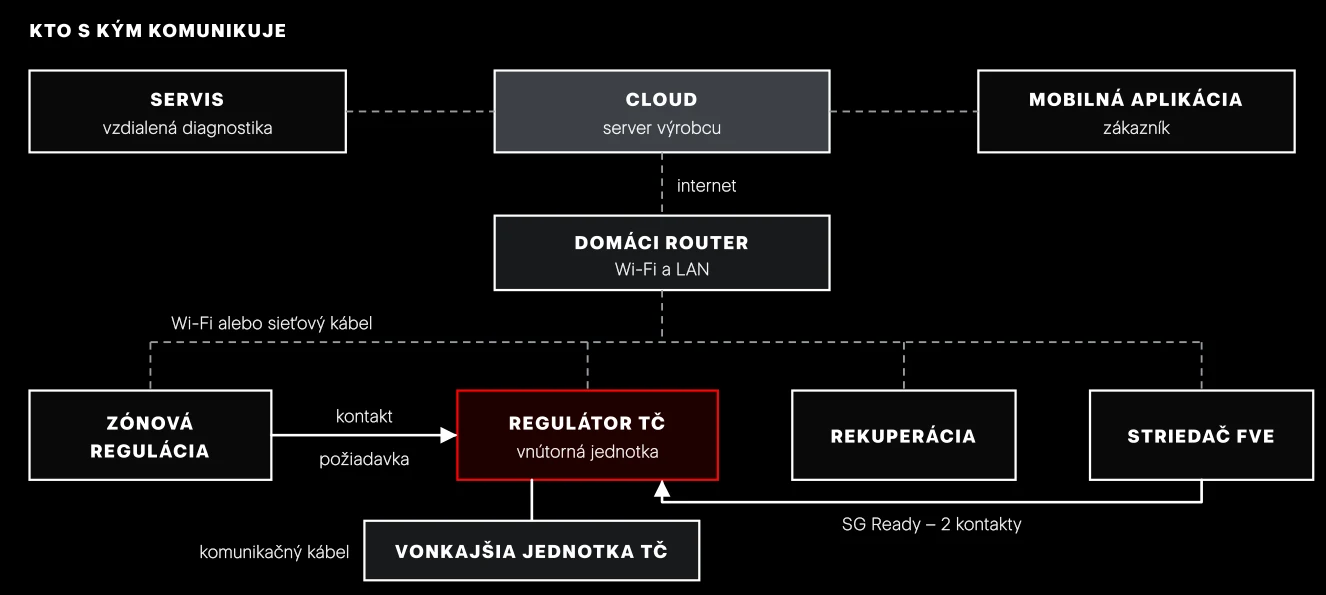

12.9 Komunikácia a diaľkový prístup
Zariadenia si vymieňajú požiadavky, teploty a poruchy. Treba poznať názvy spôsobov komunikácie a vedieť, aký kábel potrebujú.
| Názov | Čo to je | Kábel |
|---|---|---|
| Bezpotenciálový kontakt | Beznapäťový, „suchý“ kontakt: zopnuté alebo rozopnuté, bez vlastného napätia. Najjednoduchší spôsob – požiadavka na teplo, SG Ready, porucha. | 2 žily |
| 0–10 V | Analógový signál pre plynulú hodnotu, napríklad poloha ventilu alebo otáčky ventilátora. | 2–3 žily, pri dlhších trasách tienený |
| Modbus RTU / TCP | Rozšírený priemyselný protokol. Jedno riadiace zariadenie číta a zapisuje údaje ostatných. Verzia RTU beží po zbernici RS-485 (dva vodiče a tienenie), verzia TCP cez počítačovú sieť. | RTU: krútený tienený pár; TCP: UTP |
| BACnet, KNX | BACnet je protokol pre riadenie veľkých budov. KNX je európsky štandard inteligentnej elektroinštalácie. | Ethernet alebo vlastná zbernica |
BMS (Building Management System) je centrálny riadiaci systém väčšej budovy. Vzdialená diagnostika: servisný technik vidí teploty a poruchy cez internet a veľa problémov vyrieši bez výjazdu.
Pri integrácii do inteligentnej domácnosti (napríklad Loxone, Home Assistant) rozhoduje rozhranie zariadenia: s Modbusom alebo kontaktmi sa dá prepojiť takmer všetko.
12.10 Čo pripraviť na stavbe
Kábel chýbajúci po omietkach znamená sekanie, preto sa všetky kladú pred omietkami. Elektrikára sa pýtajte, či káble od termostatov vedú k rozdeľovaču (nie do rozvádzača), či je tam 230 V a či sú položené ostatné káble z tabuľky.
Káblová príprava (orientačne, typ určí výrobca a projekt)
| Prvok | Kábel | Odkiaľ – kam |
|---|---|---|
| Izbový termostat, káblový | 230 V: silový 3–4 žily; 24 V a zbernica: oznamovací 2–4 žily | Od krabice na vnútornej stene (1,2–1,5 m) k lište pri rozdeľovači |
| Rozdeľovač | Prívod 230 V | Z rozvádzača do skrine rozdeľovača |
| Vonkajší snímač | 2-žilový oznamovací, pri dlhej trase tienený | Zo severnej fasády k regulátoru zdroja (pred zateplením) |
| Podlahový snímač | V ohybnej chráničke | Z podlahy ku krabici termostatu (pred liatím poteru) |
| Internet pri zdroji | UTP Cat 5e alebo Cat 6 | Od routera k vnútornej jednotke |
| Fotovoltika – SG Ready | 4-žilový oznamovací | Od striedača k regulátoru TČ |
| Rekuperácia – ovládač, tlačidlá | Podľa výrobcu; tlačidlo 2-žilový | Od jednotky k ovládaču, do kúpeľne, k odsávaču pár |
12.11 Časté chyby
Väčšina sťažností „nekúri to“ nie je porucha zariadenia, ale chyba regulácie.
| Chyba | Dôsledok |
|---|---|
| Termostat na zlom mieste | Pri dverách, na slnku či nad televízorom meria inú teplotu, než ľudia cítia. |
| Všetko zatvorené | Tepelné čerpadlo hlási nízky prietok. Chýba otvorený okruh alebo bypass. |
| Kúrenie termostatom | Zákazník teplotu stále prestavuje ako pri plynovom kotle. Spotreba rastie. |
| Krivka proti termostatom | Krivka je príliš vysoko, termostaty stále zatvárajú, čerpadlo cykluje (často spína). |
| Vypnutá ekvitermika | Pevná teplota vody celú zimu, napríklad 45 °C. Výrazne horší sezónny faktor. |
| Chýbajúce káble | Na reguláciu sa myslelo až po omietkach. Sekanie alebo bezdrôtové riešenie. |
