Zónová (izbová) regulácia
12.3 Zónová (izbová) regulácia
Ekvitermika pripraví vodu správnej teploty pre celý dom. Zónová regulácia rozhoduje, do ktorej miestnosti potečie. Zóna je miestnosť s vlastnou žiadanou teplotou.
- Termoelektrický pohon termopohon, 230 V alebo 24 V
- Malý valček naskrutkovaný na ventile rozdeľovača. Vnútri je voskový element s vyhrievaním. Po privedení napätia sa vosk ohreje, roztiahne a ventil otvorí. Príkon je orientačne 1–2 W, zdvih asi 4 mm.
- NC a NO normally closed / normally open
- NC – bez napätia zatvorený, najbežnejší typ. NO – bez napätia otvorený. Typ pohonu musí súhlasiť s nastavením riadiacej lišty, inak systém kúri naopak.

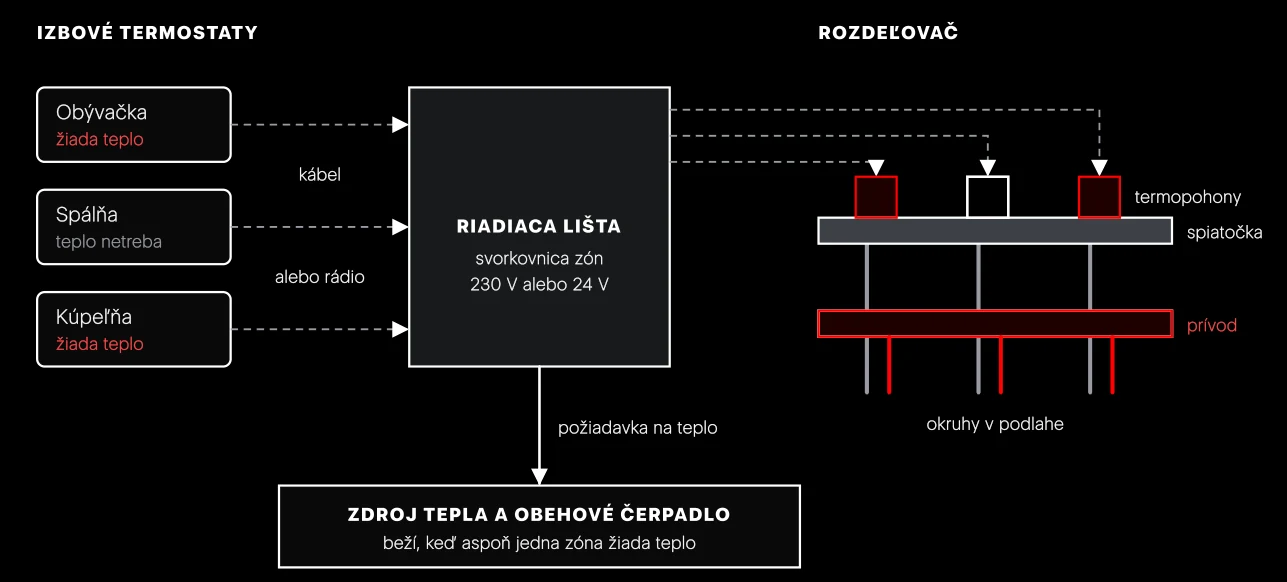

- Riadiaca lišta svorkovnica, centrálna jednotka zón
- Elektronika pri rozdeľovači. Pripájajú sa na ňu termostaty a termopohony. Má výstup na spínanie obehového čerpadla a výstup „požiadavka na teplo“ pre zdroj.
Termopohon je pomalý. Od privedenia napätia po úplné otvorenie prejdú 3–5 minút, rovnako dlho sa zatvára. Pri podlahovom vykurovaní to neprekáža, podlaha reaguje v hodinách. Na ventil sa pripája prevlečnou maticou so závitom M30×1,5, čo je najrozšírenejší rozmer. Niektoré rozdeľovače majú iný závit alebo iný zdvih. Vtedy treba adaptér určený pre daného výrobcu.
Regulácia sa dodáva na 230 V alebo 24 V; termostaty, lišta aj pohony musia mať rovnaké napätie. Káblová verzia je spoľahlivá a bez batérií, kábel však treba položiť pred omietkami. Bezdrôtová verzia je vhodná do hotových domov.

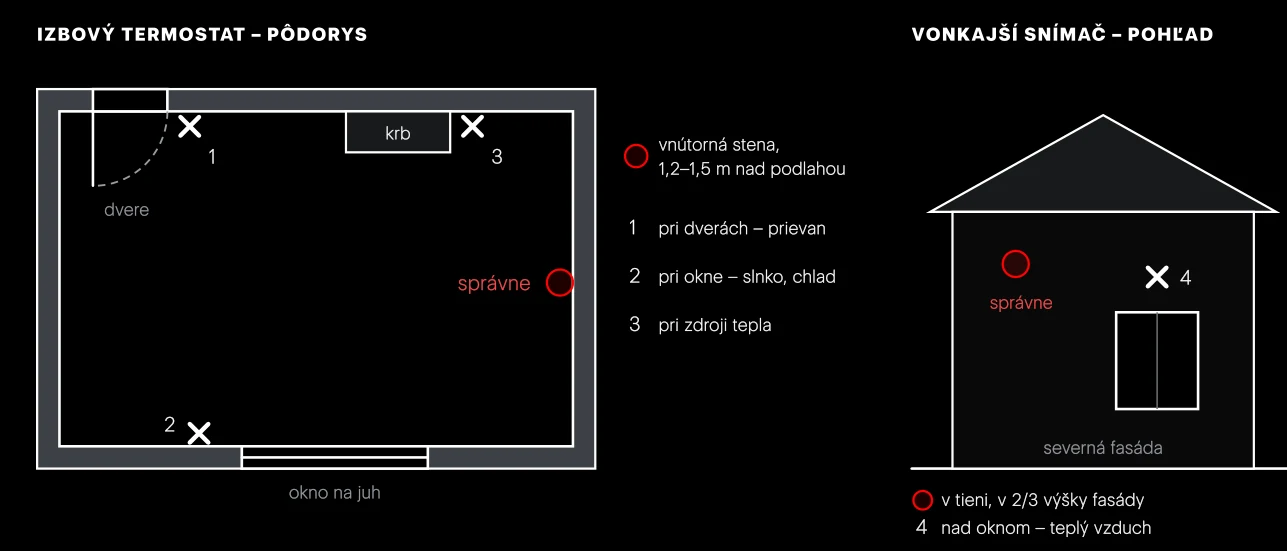

Kam umiestniť izbový termostat
Termostat patrí na vnútornú stenu vo výške 1,2–1,5 m, kde okolo neho voľne prúdi vzduch. Nepatrí k dverám, na obvodovú stenu, na slnko, nad zdroj tepla (radiátor, televízor, lampa, krb) ani za záves.
Samoregulačný efekt a zmysel zónovania
Podlaha s povrchom 24 °C hreje izbu s 21 °C. Keď izbu ohreje slnko na 23 °C, rozdiel klesne z 3 K na 1 K a podlaha odovzdá len asi tretinu výkonu. To je samoregulačný efekt. Zónová regulácia má najväčší prínos tam, kde sa miestnosti líšia: izby na juh s veľkým zasklením, spálne (18–20 °C), miestnosť s krbom, hosťovská izba. Pri plošnom chladení je nevyhnutná.
