Lekcia 06-1 · Kapitola 06

Princíp rekuperácie

6.1 Princíp rekuperácie

Rekuperačná jednotka vetrá dom a pritom vracia teplo, ktoré by inak odišlo von s použitým vzduchom. Čerstvý a použitý vzduch sa v nej stretnú, ale nezmiešajú. Odovzdajú si iba teplo.

Vetranie oknom má jednu nevýhodu: s použitým vzduchom odchádza aj teplo, za ktoré zákazník zaplatil. Riešením je spätné získavanie tepla, skrátene ZZT. Zariadenie sa správne nazýva vetracia jednotka so spätným získavaním tepla, bežne rekuperačná jednotka alebo rekuperácia.

Jadrom jednotky je výmenník tepla: blok tenkých dosiek s úzkymi kanálikmi. V každom druhom kanáliku tečie teplý vzduch z domu, v susednom studený vzduch zvonka. Teplo prechádza cez stenu dosky, vzduch nie. Pachy z kuchyne a kúpeľne sa preto do privádzaného vzduchu nedostanú.

Štyri prúdy vzduchu, štyri hrdlá

Každá jednotka má štyri pripojovacie hrdlá. Dve vedú von z domu, dve do domu. Každý prúd má presný názov a medzinárodnú skratku. Skratky sú na štítkoch jednotiek, v projektoch aj v technických listoch.

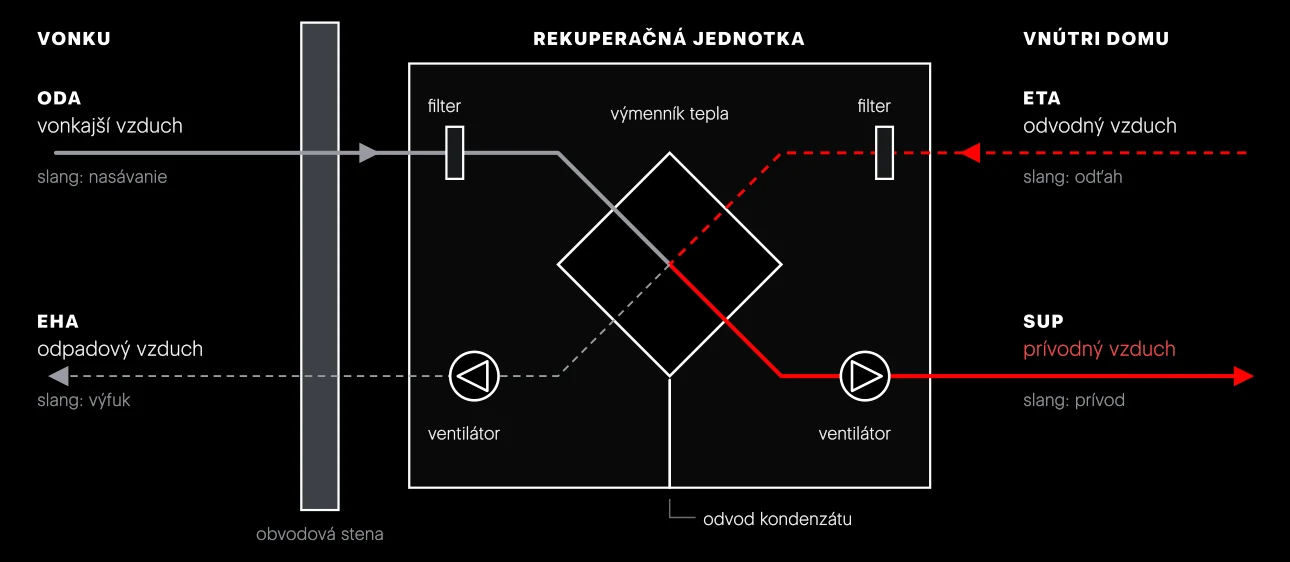

Rekuperačná jednotka so štyrmi hrdlami. Plná čiara je cesta čerstvého vzduchu (ODA → SUP), čiarkovaná cesta použitého vzduchu (ETA → EHA). Prúdy sa vo výmenníku míňajú, nemiešajú sa.

Vonkajší vzduch skratka ODA (Outdoor Air): Čerstvý vzduch nasávaný zvonka do jednotky. Ide cez filter do výmenníka.

Prívodný vzduch skratka SUP (Supply Air): Čerstvý vzduch po prechode výmenníkom, už predhriaty. Ide do obytných miestností. Nazýva sa aj privádzaný vzduch.

Odvodný vzduch skratka ETA (Extract Air): Použitý teplý vzduch odsávaný z kuchyne, kúpeľne, WC a šatníka. Nesie teplo, vlhkosť a pachy. Nazýva sa aj odvádzaný vzduch.

Odpadový vzduch skratka EHA (Exhaust Air): Použitý vzduch po prechode výmenníkom. Teplo už odovzdal a jednotka ho vyfukuje von. Nazýva sa aj výfukový vzduch.
