Technický list a centrálna jednotka

6.5 Čísla v technickom liste

Technický list obsahuje desiatky údajov. Najdôležitejší je prietok pri danom tlaku. Bez údaja o tlaku číslo prietoku nič nehovorí.

Maximálny prietok značka q_v, jednotka m³/h

Najväčšie množstvo vzduchu, ktoré jednotka dopraví. Vždy sa uvádza s tlakom, napríklad 350 m³/h pri 100 Pa.

Externý statický tlak skratka ESP, jednotka Pa

Tlak, ktorý má jednotka k dispozícii na prekonanie odporu potrubia, tlmičov a ventilov mimo jednotky. Rozvod rodinného domu má obvykle odpor 80–150 Pa. Nazýva sa aj dispozičný tlak.

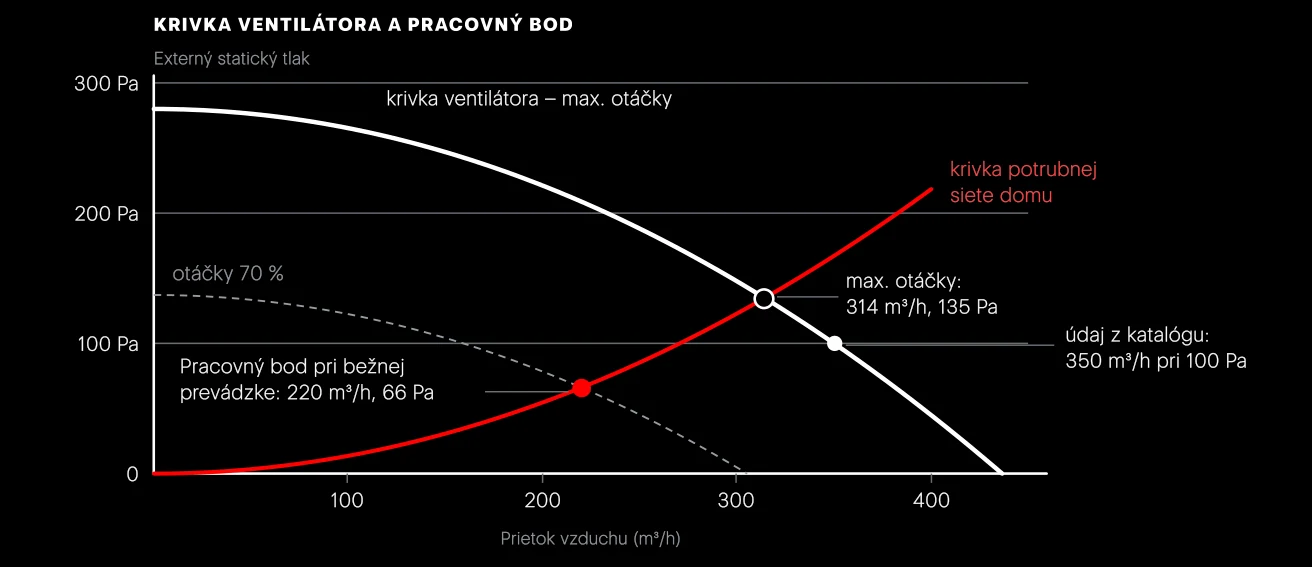

Krivka ventilátora a pracovný bod

Krivka je graf závislosti tlaku od prietoku: čím väčší odpor, tým menej vzduchu. Pracovný bod je priesečník krivky ventilátora a krivky potrubnej siete. Ukazuje, koľko vzduchu jednotka v konkrétnom dome naozaj dopraví.

Hluk

Hluk do okolia a do potrubia dB(A)

Hluk do okolia vyžaruje plášť jednotky do miestnosti, kde je osadená. Hluk do potrubia sa šíri rozvodom do izieb, býva výrazne vyšší a tlmia ho tlmiče hluku (kapitola 7).

Akustický výkon a tlak L_W a L_p, dB(A)

Akustický výkon L_W je hluk, ktorý zdroj vyrába; nezávisí od vzdialenosti a je na energetickom štítku. Akustický tlak L_p je hluk, ktorý počuje človek v určitej vzdialenosti, napríklad 3 m. Je vždy nižší, orientačne o 8–15 dB. Údaj „45 dB(A)“ ako výkon a „32 dB(A)“ ako tlak v 3 m môžu znamenať rovnako hlučnú jednotku.

Hrdlá, prevedenie a montážna poloha

Pripojovacie hrdlá DN 125, 160, 180, 200

Označujú sa menovitým priemerom DN v mm. Väčší priemer znamená nižšiu rýchlosť, menší hluk a odpor. Pri rýchlosti 3 m/s prejde hrdlom DN 125 asi 130 m³/h, DN 160 asi 220 m³/h, DN 180 asi 275 m³/h a DN 200 asi 340 m³/h.

Ľavé a pravé prevedenie poloha hrdiel

Určuje, na ktorej strane sú hrdlá do exteriéru (ODA, EHA) a na ktorej do domu (SUP, ETA). Volí sa podľa polohy vonkajšej steny. Niektoré jednotky sa dajú prestaviť, iné treba správne objednať.

Montážna poloha nástenná, podstropná, stojatá

Nástenná visí na stene a hrdlá má hore. Podstropná je plochá, do podhľadu. Stojatá stojí na podlahe. Polohu nemožno meniť svojvoľne, závisí od nej odtok kondenzátu.

6.6 Centrálna jednotka

Jedna jednotka vetrá celý dom. Čerstvý vzduch rozvádza potrubím do obytných miestností a použitý odsáva z kuchyne, kúpeľní a WC. Je to štandard pre novostavbu.

Umiestnenie

Vhodná je technická miestnosť, práčovňa, komora, chodba alebo šatník. V podkroví len v zateplenom priestore, inak hrozí zamrznutie kondenzátu a straty tepla. Nevhodné je miesto nad spálňou a na ľahkej priečke pri spálni, pretože konštrukcia prenáša hluk a chvenie. Na mieste jednotka potrebuje:

• odvod kondenzátu do kanalizácie so spádom a sifónom,
• elektrickú zásuvku 230 V a dátový kábel k ovládaču,
• prístup na servis – voľné miesto pred jednotkou, pri podstropnej jednotke revízny otvor v podhľade,
• krátke trasy vonkajších potrubí ODA a EHA, teda polohu blízko obvodovej steny alebo strechy,
• miesto na tlmiče hluku a rozdeľovacie boxy.

Veľkosť jednotky

Potrebný prietok určuje projektant (kapitola 5). Jednotka sa volí s rezervou: návrhový prietok domu má byť približne 60–70 % maximálneho prietoku jednotky. Pri nižších otáčkach je jednotka tichšia, má nižšiu spotrebu a vyššiu účinnosť. Zostáva rezerva na zvýšený výkon a na zanášanie filtrov.
