6.4 Čo je vnútri jednotky

Okrem výmenníka sú v jednotke dva ventilátory, dva filtre, obtok výmenníka, ochrana proti mrazu, odvod kondenzátu, snímače a regulácia.

Ventilátory

Prívodný a odvodný. Používajú sa EC ventilátory (elektronicky komutované motory) s nízkou spotrebou a plynulou reguláciou otáčok.

Konštantný prietok skratka CAV

Jednotka drží nastavený prietok v m³/h. Keď sa filter zanesie, ventilátor sám pridá otáčky. Prívod a odvod zostávajú vyvážené. Vhodné pre rodinné domy.

Konštantný tlak pre systémy VAV

Jednotka drží nastavený tlak v potrubí. Prietok sa mení podľa otvorenia klapiek (premenlivý prietok, VAV). Používa sa pri zónovom vetraní a v bytových domoch.

SFP merný príkon ventilátorov, W/(m³/h)

Koľko wattov treba na dopravu 1 m³ vzduchu za hodinu. Dobré jednotky majú pri bežnej prevádzke 0,20–0,35 W/(m³/h), hranica pre pasívne domy je 0,45. Závisí aj od potrubia: pri veľkom odpore rozvodu spotreba rastie. Celkový príkon jednotky je pri bežnej prevádzke rodinného domu typicky 30–60 W, bez predohrevu.

Filtre

Filter na vonkajšom vzduchu chráni ľudí aj výmenník pred prachom a peľom. Filter na odvodnom vzduchu chráni výmenník pred prachom z domu. Triedy určuje norma ISO 16890 podľa veľkosti zachytených častíc. Staršie označenie (G4, M5, F7) sa stále bežne používa, prevod je len približný.

Triedy filtrov podľa ISO 16890 a približné staré označenie

Typická výbava: na odvode ISO Coarse (G4), na prívode ISO ePM1 55 % (F7). Čím jemnejší filter, tým väčší odpor a vyšší príkon ventilátorov. Zanesený filter odpor ďalej zvyšuje.

Bypass

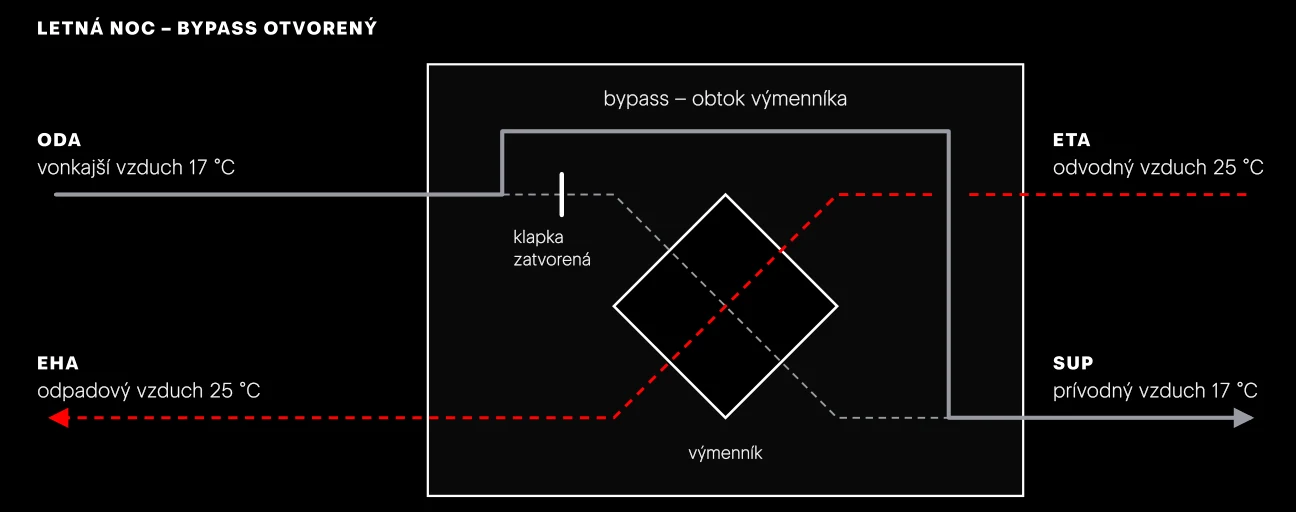

Bypass je obtok výmenníka. Klapka presmeruje jeden z prúdov mimo výmenník, takže sa teplo nevracia. Automatický (letný) bypass otvára regulácia podľa vonkajšej a vnútornej teploty, keď je v dome teplejšie než vonku a ochladenie je vítané.

Vetranie chladnejším nočným vzduchom sa nazýva nočné predchladenie alebo free cooling. Chladiaci výkon je len rádovo stovky wattov a počas tropických nocí neprináša nič.

Protimrazová ochrana

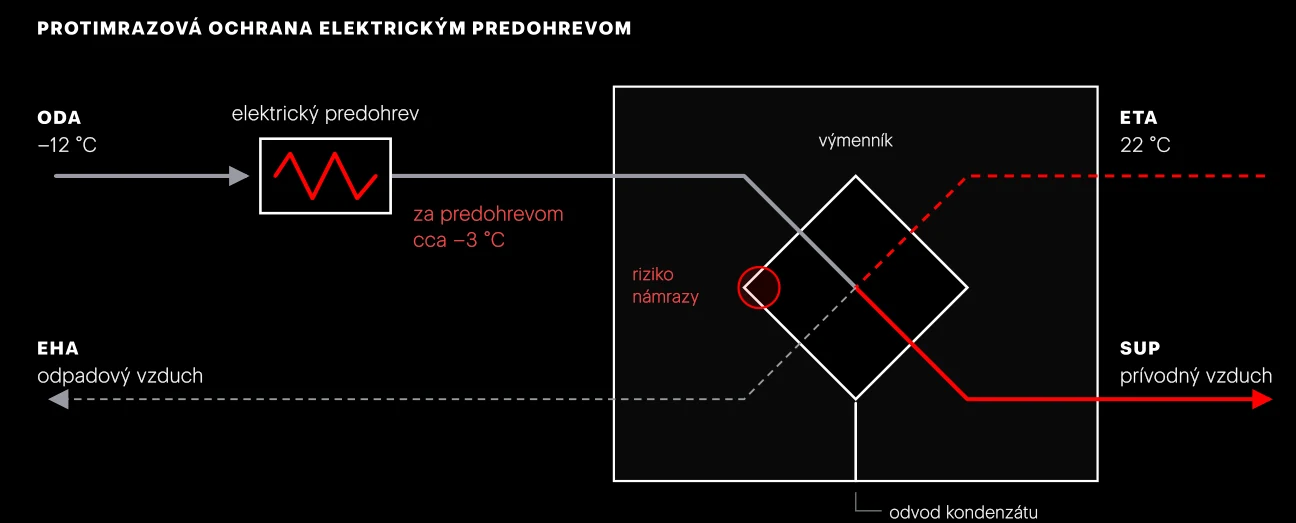

Odvodný vzduch sa vo výmenníku ochladzuje a vzniká kondenzát. Pri vonkajšej teplote približne pod −3 až −5 °C kondenzát v najchladnejšej časti výmenníka zamŕza. Ľad upcháva kanáliky. Jednotka sa preto chráni jedným z troch spôsobov.

Elektrický predohrev typicky 0,5–1,5 kW

Ohrievač na vonkajšom vzduchu pred výmenníkom. Zapína sa len v mraze, výkon sa riadi plynulo. Vetranie zostáva vyvážené. Najspoľahlivejšie riešenie, v mrazoch zvyšuje spotrebu elektriny.

Disbalans nevyvážený chod

Jednotka zníži alebo zastaví prívodný ventilátor a teplý odvodný vzduch výmenník rozmrazí. V dome vzniká podtlak a chýbajúci vzduch sa nasáva netesnosťami.

Zemný výmenník tepla skratka ZVT

Predhreje vonkajší vzduch teplom zeme. Vzdušný ZVT je potrubie v zemi v hĺbke asi 1,5–2 m, ktorým prúdi nasávaný vzduch; vyžaduje spád, odvod kondenzátu a čistenie. Soľankový ZVT je rúrkový okruh v zemi s nemrznúcou zmesou, čerpadlom a výmenníkom v potrubí ODA; je hygienicky bezpečnejší.

Kondenzát, dohrev a regulácia

Odvod kondenzátu sifón, suchý sifón

Kondenzát sa zbiera vo vaničke pod výmenníkom a odteká do kanalizácie, v zime aj niekoľko litrov denne. Na odvode musí byť sifón, inak jednotka nasáva vzduch a zápach z kanalizácie. Vodný sifón v lete vyschne, preto sa používa suchý sifón s guľôčkou alebo membránou.

Dohrev a chladič elektrický alebo vodný, v potrubí SUP

Dohrev zvýši teplotu prívodu z približne 17–18 °C na izbovú; pri účinnom výmenníku väčšinou nie je potrebný. Chladič vzduch v lete ochladí, jeho výkon je však malý a vzniká na ňom kondenzát.

Snímače a ovládač teplota, vlhkosť, CO₂

Teplotné snímače na všetkých štyroch prúdoch riadia bypass a protimrazovú ochranu. Snímač vlhkosti alebo CO₂ umožňuje vetranie podľa potreby. Na ovládači alebo v aplikácii sa volí stupeň vetrania a týždenný program.
