Z čoho sa systém skladá
7.1 Z čoho sa systém skladá

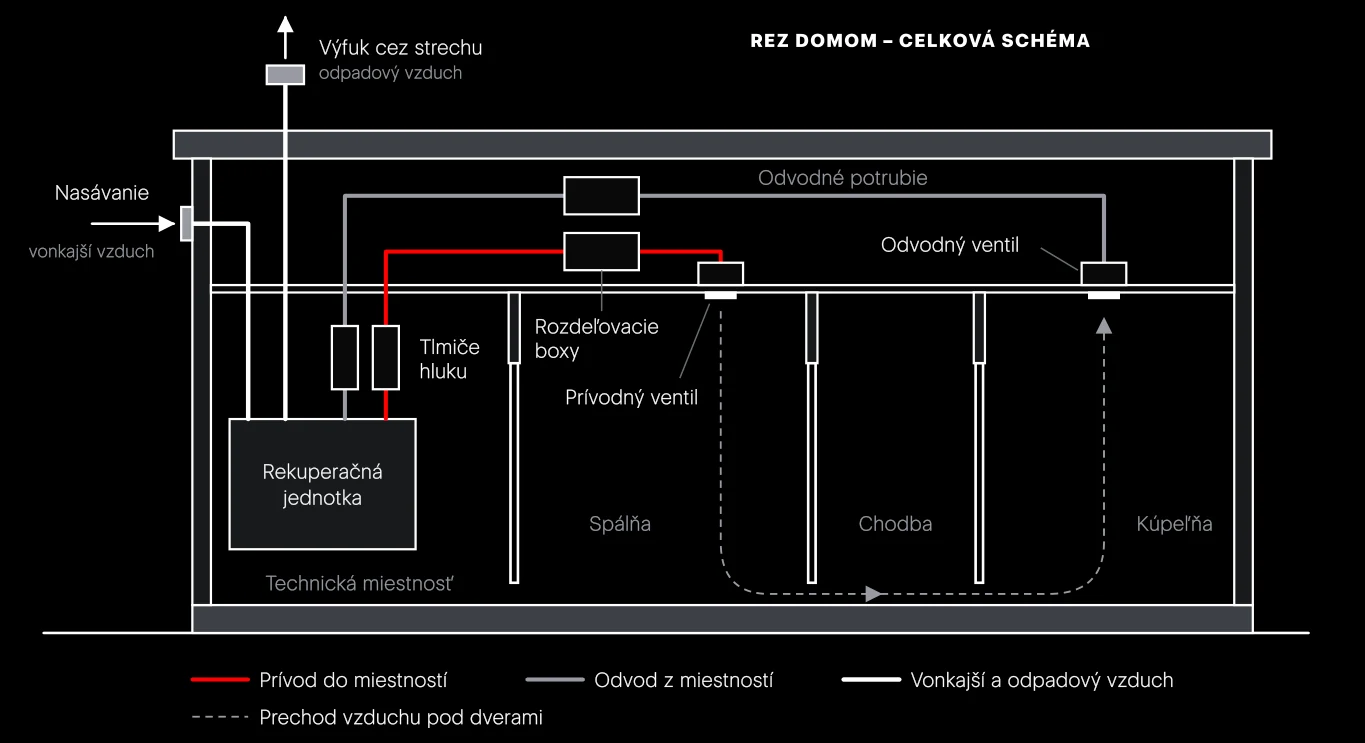

Rekuperačná jednotka je len jedna skrinka. Aby čerstvý vzduch prišiel do každej izby a použitý odišiel z kúpeľne a kuchyne, potrebuje dom sieť potrubí. Tá rozhoduje o tom, či bude systém tichý, účinný a či sa bude dať vyčistiť.
Jednotka má štyri hrdlá. Každým prúdi iný vzduch: vonkajší (ODA, nasávanie), prívodný (SUP, privádzaný do izieb), odvodný (ETA, odvádzaný z kúpeľní a kuchyne) a odpadový (EHA, výfuk von). Časti rozvodu sú samostatnými položkami cenovej ponuky, preto ich treba vedieť pomenovať.
- Vonkajšie potrubia nasávanie a výfuk
- Dve potrubia medzi jednotkou a exteriérom. Sú studené, preto majú parotesnú izoláciu. Čím kratšie, tým lepšie.
- Hlavné potrubia prívodné a odvodné
- Potrubia medzi jednotkou a boxmi. Tečie nimi celý prietok, typicky DN 125 až DN 200.
- Tlmič hluku
- Úsek potrubia s pohltivou výplňou. Zachytáva hluk ventilátorov skôr, než sa dostane do izieb.
- Rozdeľovací box rozdeľovač a zberač vzduchu
- Skrinka s jedným veľkým hrdlom a viacerými malými. Rozdeľovač delí prívodný vzduch do hadíc k izbám, zberač zbiera odvádzaný vzduch.
- Flexibilné potrubia hadice DN 75, DN 90
- Ohybné plastové potrubia od boxu ku každej miestnosti.
- Plenum box pripojovacia komora
- Skrinka na konci hadice. Spomaľuje vzduch, mení jeho smer a nesie koncový prvok (ventil, mriežku, výustku) – jedinú časť rozvodu, ktorú zákazník vidí.
- Regulácia prietoku klapka, clona, ventil
- Prvok, ktorým sa nastaví množstvo vzduchu pre miestnosť: klapka v potrubí, clona v hrdle boxu alebo tanier ventilu.
7.2 Hviezdicový a vetvový rozvod

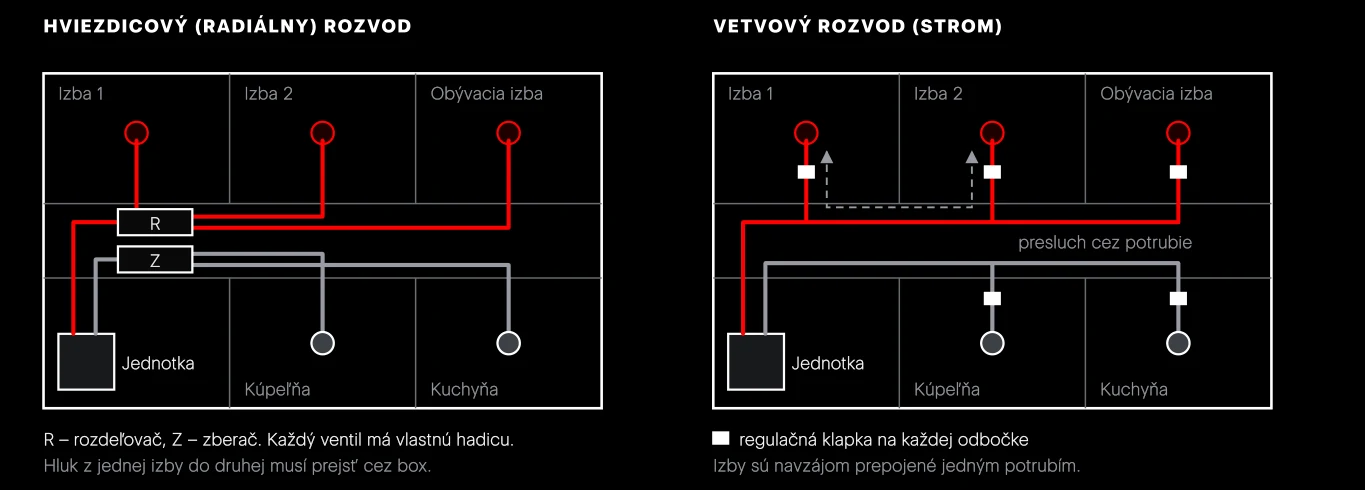

Buď má každá izba vlastnú hadicu z centrálneho boxu (hviezdicový, radiálny rozvod), alebo sa z jedného hlavného potrubia postupne odbočuje (vetvový rozvod, strom). Prvý spôsob je dnes v rodinných domoch bežnejší.
Porovnanie hviezdicového a vetvového rozvodu
| Hľadisko | Hviezdicový (plastové hadice) | Vetvový (spiro potrubie) |
|---|---|---|
| Presluch medzi izbami | malý – zvuk musí prejsť dvoma hadicami a boxom | veľké riziko, nutné presluchové tlmiče |
| Zaregulovanie | jednoduché, vetvy sa málo ovplyvňujú | náročnejšie, zmena na jednej klapke posunie ostatné |
| Čistenie | od ventilu po box jedným ťahom | potrebné revízne otvory, veľa tvaroviek |
| Priestor | veľa tenkých hadíc, pri boxe široký zväzok | jedno hrubé potrubie, vyšší podhľad |
| Typické použitie | rodinné domy, byty | väčšie objekty, kancelárie |
Presluch („telefónny efekt“) je prenos reči a zvukov z jednej miestnosti do druhej cez potrubie. Krátke kovové potrubie medzi dvoma izbami vedie zvuk veľmi dobre.
