Nasávanie, výfuk a koncové prvky

7.5 Vonkajšie prvky: nasávanie a výfuk

Vzduch v dome nemôže byť lepší než vzduch v mieste nasávania. Poloha dvoch otvorov na fasáde alebo streche je preto jedným z prvých rozhodnutí návrhu.

Otvor vo fasáde kryje protidažďová žalúzia (fasádna mriežka) so šikmými lamelami a sieťkou proti hmyzu. Nad strechou sa potrubie ukončuje strešnou hlavicou, vhodnou najmä na výfuk. Kombinovaný prvok spája nasávanie a výfuk v jednom kuse s oddelenými komorami; výfuk smeruje tak, aby sa odpadový vzduch nevracal do nasávania (skrat vzduchu).

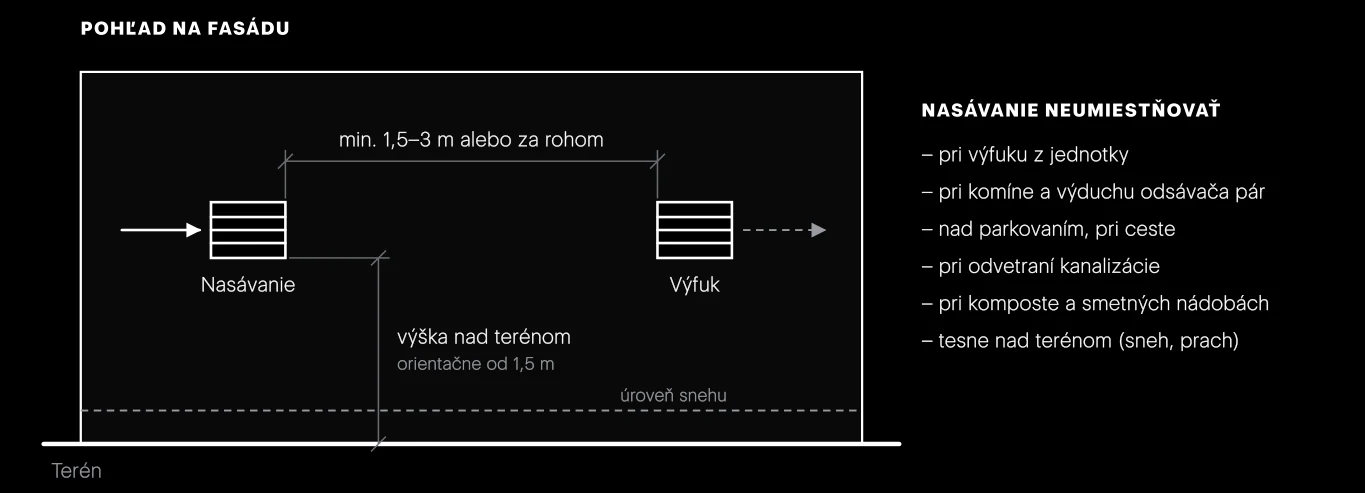

• Odstup nasávania a výfuku – orientačne najmenej 1,5 až 3 m na jednej fasáde, lepšie každý otvor na inej stene (za rohom) alebo výfuk nad strechu.
• Výška nad terénom – nad úrovňou snehu, odstrekujúcej vody a prízemného prachu, orientačne od 1,5 m.
• Čistý vzduch – nie pri komíne (ani susedovom), výduchu odsávača pár, odvetraní kanalizácie, parkovaní, ceste, komposte. Nie v prúde vzduchu z vonkajšej jednotky tepelného čerpadla.
• Výfuk – nie pod okno, na terasu ani na susedov pozemok. V mraze z neho vychádza para a žalúzia môže namŕzať.
• Spád – vonkajšie potrubia sa kladú s miernym spádom von, aby voda netiekla k jednotke.

7.6 Koncové prvky a ich umiestnenie

Koncový prvok je to jediné, čo zákazník zo systému vidí. Jeho poloha rozhoduje, či sa miestnosť prevetrá celá a či vzduch nebude nikomu fúkať na hlavu.

Tanierový ventil prívodný alebo odvodný, DN 100–125

Kruhový ventil s nastaviteľným tanierom. Otáčaním taniera sa mení štrbina, a tým prietok. Prívodný a odvodný typ majú rozdielny tvar a nezamieňajú sa.

Podlahová a stenová mriežka

Mriežka na plenum boxe v podlahe alebo stene, pri rozvode v podlahe. Podlahová sa nedáva tam, kde sa chodí alebo kde bude nábytok.

Štrbinová výustka lineárny difúzor

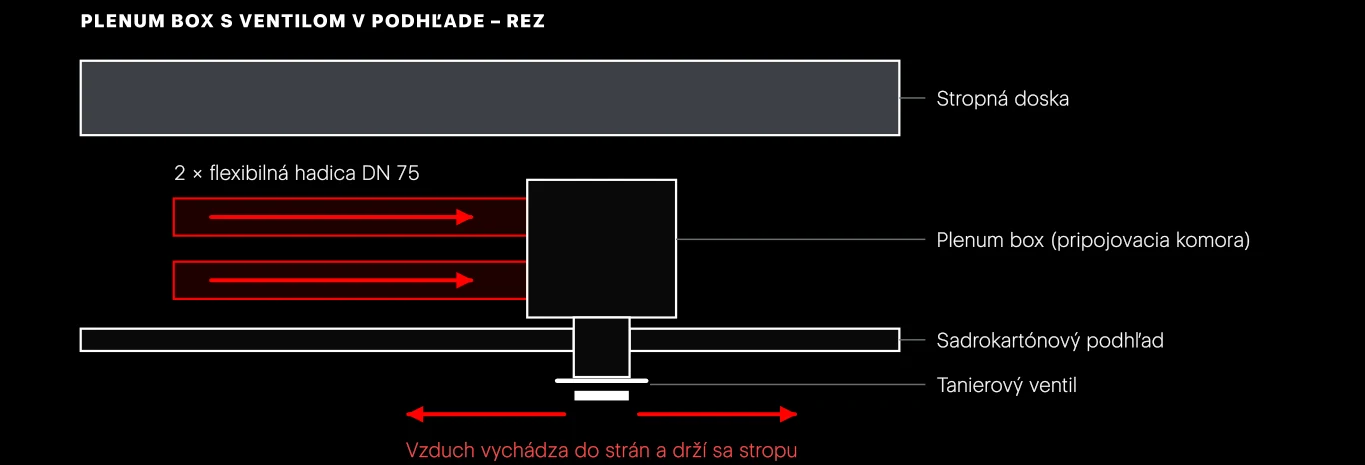

Úzka dlhá štrbina v podhľade alebo stene, takmer neviditeľná. Vyžaduje vlastný plenum box. Do steny pod strop sa dáva aj dýza, ktorá vzduch dostrelí ďalej; na ventily existujú ploché dizajnové kryty.

Kam prívod

Čerstvý vzduch sa privádza do obytných miestností: spálne, detské izby, obývacia izba, pracovňa.

• Oproti dverám – čo najďalej od dverí, aby vzduch prešiel celou miestnosťou.
• Nie nad hlavu postele, gauč ani pracovný stôl – privádzaný vzduch je o niečo chladnejší než izba a človek v pokoji cíti aj slabé prúdenie.

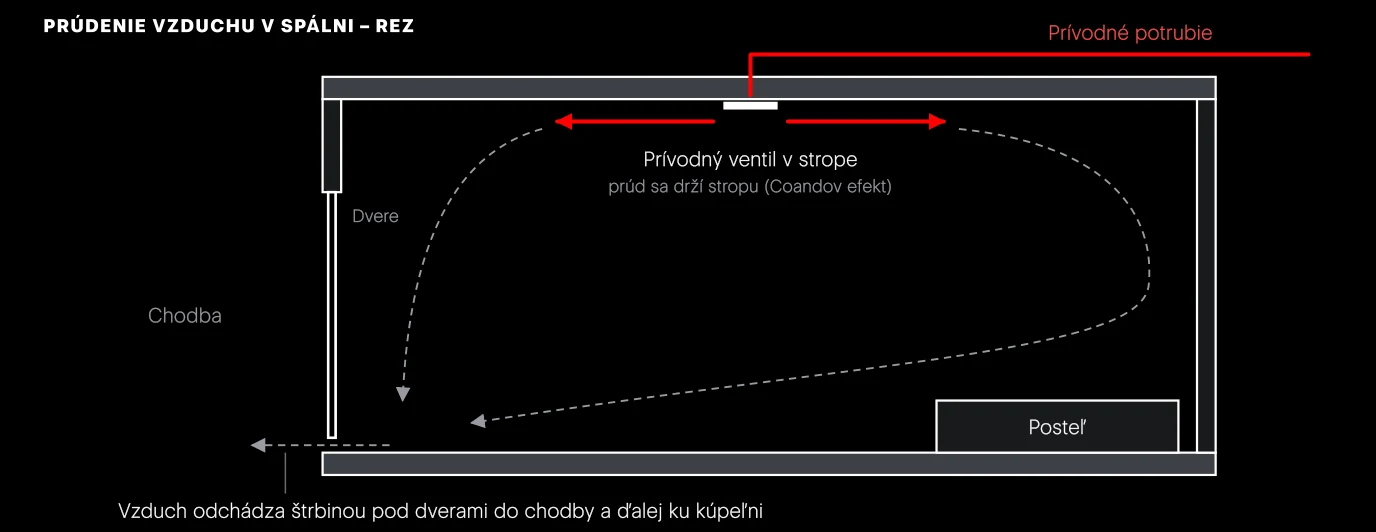

• Pri strope, mimo prekážok – prúd vyfúknutý tesne pri hladkej ploche sa k nej prisaje a tečie pozdĺž nej (Coandov efekt). Spomalí sa skôr, než klesne k ľuďom. Skriňa, trám alebo záves prúd zastaví.

Kam odvod

Vzduch sa odvádza tam, kde vzniká vlhkosť a pach: kúpeľňa, WC, kuchyňa, práčovňa, šatník, komora. Ventil patrí k zdroju a čo najďalej od dverí, ale nie priamo nad sprchu – nemá doň striekať voda. V kuchyni je odvodný ventil mimo varnej dosky a má tukový filter.

Prechod vzduchu medzi miestnosťami

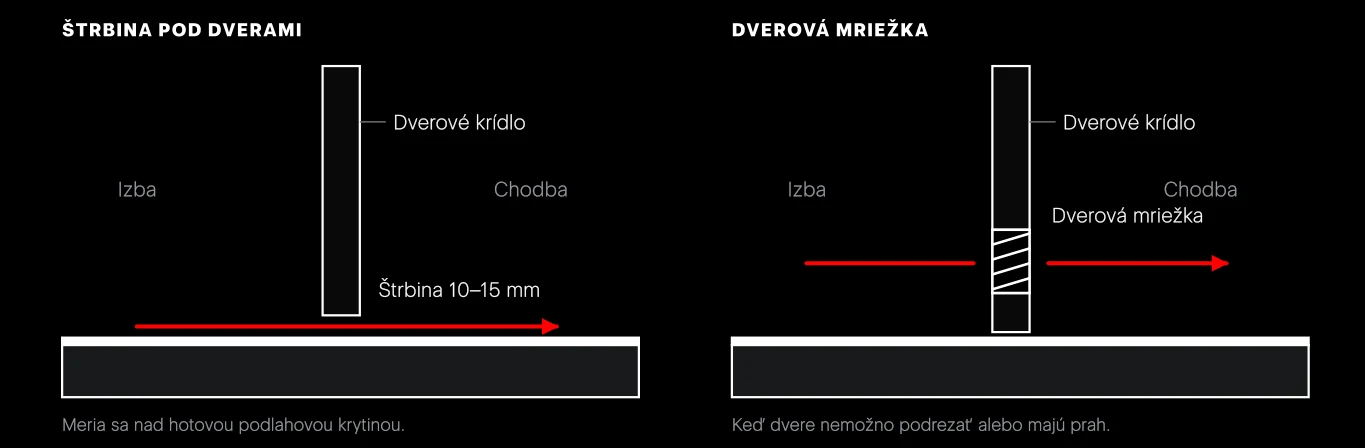

Vzduch privedený do spálne musí mať cestu k odvodu v kúpeľni aj pri zatvorených dverách. Ak ju nemá, prietok klesne a vzduch si hľadá cestu netesnosťami. Štrbina pod dverami má mať 10–15 mm a meria sa nad hotovou podlahovou krytinou. Keď dvere nemožno podrezať alebo majú prah, použije sa dverová mriežka.
