Hluk a uloženie rozvodov
7.7 Hluk
Dobre navrhnuté vetranie v spálni nepočuť. Ak ho počuť, zákazník ho vypne – a potom nevetrá. Hluk je preto najčastejší dôvod reklamácií a rieši sa už v návrhu, nie po montáži.
- Hluk ventilátorov šíri sa potrubím

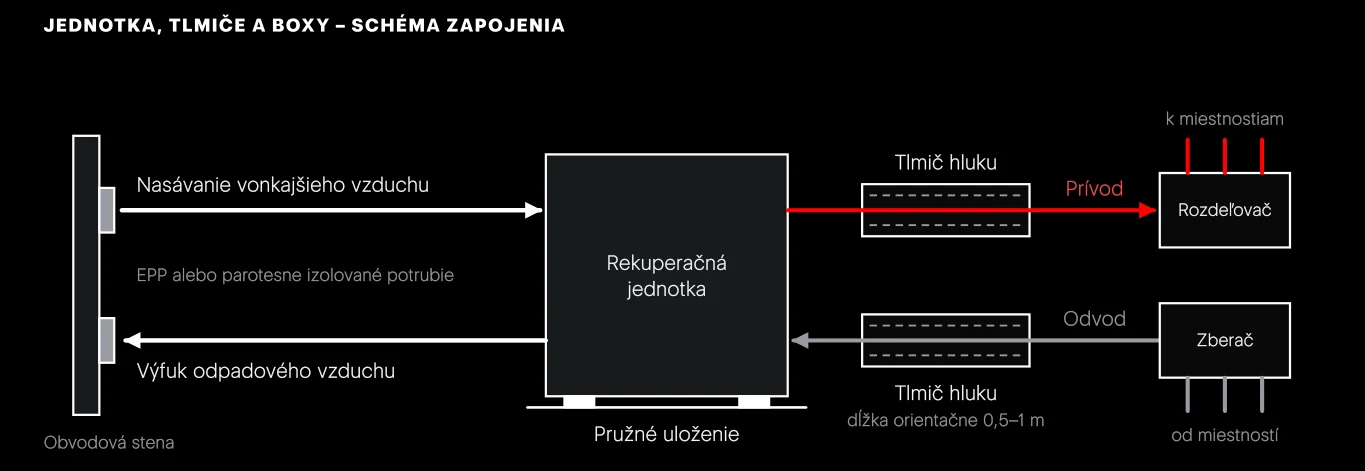

- Ventilátory jednotky hučia do všetkých štyroch hrdiel. Bez tlmiča sa zvuk nesie potrubím až k ventilom. Rieši ho tlmič hluku hneď za jednotkou na prívode aj na odvode.
- Hluk prúdenia aerodynamický hluk, šum
- Vzniká v samotnom potrubí a na ventile pri vysokej rýchlosti vzduchu, na ostrých kolenách, pri privretej klapke a na stlačenej hadici. Tlmič za jednotkou ho neodstráni. Rieši sa väčším priemerom alebo druhou hadicou.
- Chvenie vibrácie, hluk šírený konštrukciou
- Jednotka prenáša chvenie do steny alebo stropu, na ktorom visí. Ľahká priečka alebo drevený strop ho zosilní ako ozvučnica. Rieši sa pružným uložením a pružným pripojením potrubí.
- Presluchový tlmič aj: tlmič presluchu
- Krátky tlmič v potrubí medzi dvoma miestnosťami alebo pred ventilom. Bráni prenosu reči potrubím. Pri hviezdicovom rozvode ho čiastočne nahrádza samotný box a dĺžka hadíc.
- Hladina akustického tlaku značka LpA, jednotka dB(A)
- Hlučnosť, ako ju vníma ucho v danom mieste. V spálni sa od vetrania požaduje orientačne do 25 dB(A), v obývacej izbe do 30 dB(A). Zvýšenie o 10 dB vníma človek približne ako dvojnásobnú hlasitosť.
Zásady tichého systému
- Tlmič na prívode aj na odvode. Odvodný ventil v kúpeľni pri spálni je rovnako počuť ako prívodný.
- Nízke rýchlosti. Radšej dve hadice do jednej izby než jedna preťažená.
- Jednotka mimo spální. Najlepšie technická miestnosť, práčovňa, chodba, garáž vo vykurovanej časti. Nie na priečke susediacej so spálňou a nie na strope nad posteľou.
- Zaregulovanie na boxe, nie škrtením ventilu. Takmer zatvorený tanierový ventil syčí.
7.8 Kam rozvody uložiť
Potrubia sa musia niekam zmestiť a po dokončení stavby ich už nik neuvidí. O mieste uloženia sa rozhoduje pri návrhu domu, najneskôr pred hrubými rozvodmi ostatných profesií.
| Uloženie | Výhody | Riziká a obmedzenia |
|---|---|---|
| V podlahe, v izolácii pod poterom | nezníži sa strop; vhodné pre poschodie aj prízemie; mriežky v podlahe alebo stene | potrebná výška skladby; kanál nahrádza časť tepelnej izolácie; križovanie s vodou, kúrením a elektrinou; po zaliatí poterom neprístupné |
| V stropnej doske, zaliate do betónu | žiadna strata výšky; ventily priamo v strope; betón tlmí hluk | nutný súhlas statika; montáž viazaná na termín betonáže; chyba sa nedá opraviť; riziko pošliapania a vyplávania hadíc |
| V sadrokartónovom podhľade | najjednoduchšia montáž a koordinácia; pri boxoch a klapkách revízny otvor | zníženie svetlej výšky orientačne o 10–15 cm pri hadiciach, viac pri hlavnom potrubí |
| V podkroví nad stropom | dosť miesta; ventily v strope pod podkrovím | ak je podkrovie nevykurované, potrubia treba izolovať; každý prestup cez parozábranu utesniť |

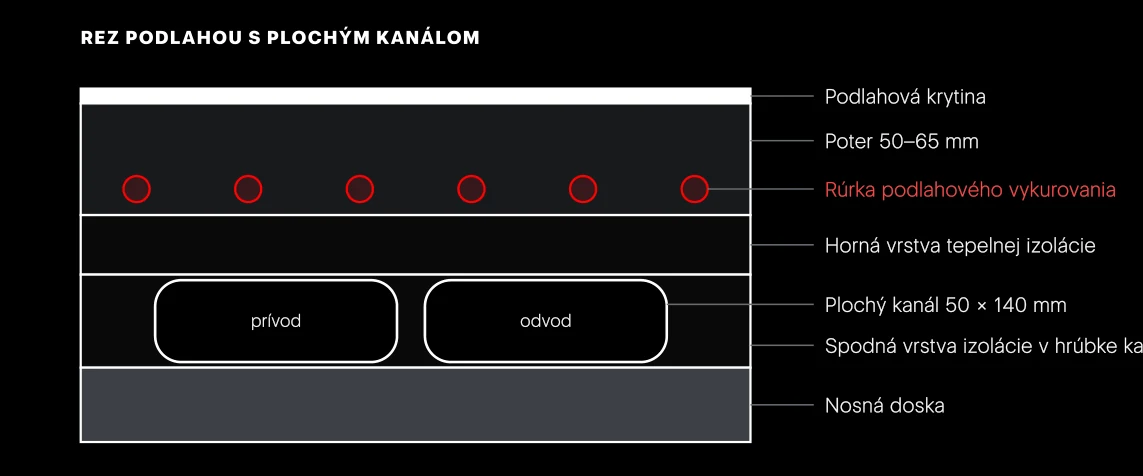

Podlaha. Kanál výšky 50 mm potrebuje spodnú vrstvu izolácie aspoň 50 mm a nad sebou ďalšiu súvislú vrstvu. Ak je výška skladby podlahy navrhnutá bez rezervy, kanály sa do nej nezmestia. Križovanie dvoch kanálov nad sebou je v bežnej skladbe nemožné, trasy sa kreslia vopred. Na prízemí nad terénom treba s kanálom počítať pri návrhu hrúbky izolácie.
Stropná doska. Hadice DN 75 sa kladú medzi spodnú a hornú výstuž. Zväzok hadíc pri boxe oslabuje dosku, preto trasy schvaľuje statik. Hadice sa priväzujú k výstuži, aby pri betonáži nevyplávali, a konce sa zaslepia.
Podkrovie. Každý plenum box prechádza parozábranou. Prestup sa lepí tesniacou páskou alebo manžetou, inak vznikne netesnosť obálky domu.
Prestup je otvor pre potrubie v stene, strope alebo streche. Do prekladov, vencov, stĺpov a trámov sa nevŕta bez súhlasu statika. Kde potrubie prechádza požiarne deliacou konštrukciou, napríklad medzi bytmi, sú potrebné požiarne klapky alebo upchávky. Určuje ich projekt protipožiarnej bezpečnosti.
