Systémy uchytenia a rúrky
9.3 Systémy uchytenia rúrok
Rúrka musí pri betonáži držať presne tam, kam patrí. Spôsob uchytenia určuje rýchlosť montáže, cenu aj výšku podlahy.
Systémy uchytenia a kedy ich použiť
| Systém | Ako drží rúrku | Kedy sa používa |
|---|---|---|

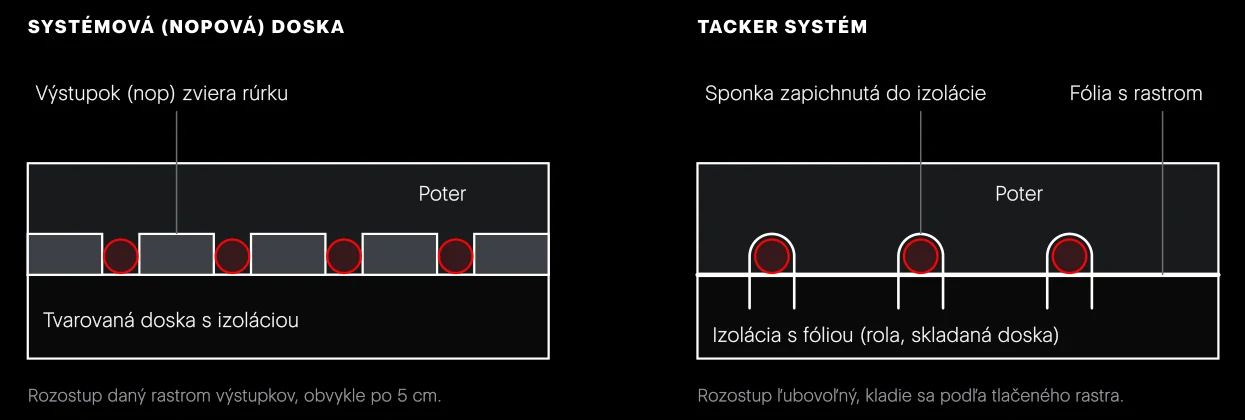

| Systémová doska s výstupkami | Rúrka sa zašliapne medzi výstupky dosky. | Novostavby, rýchla montáž, presný rozostup. |
| Tacker systém | Sponky zastrelené tackerom cez fóliu do izolácie. | Novostavby, veľké plochy, nepravidelné tvary. |
| Upevňovacie lišty | Rúrka sa zacvakne do plastových líšt s klipmi. | Steny, stropy, priemyselné podlahy. |
| Suchý systém | Rúrka v drážkach izolačnej dosky s hliníkovými lamelami, navrchu suché dosky namiesto poteru. | Drevené stropy, podkrovia. Malá hmotnosť, žiadna voda na stavbe. |
| Tenkovrstvový systém | Rúrka 10–12 mm zaliata samonivelizačnou hmotou, výška od cca 20 mm. | Rekonštrukcie na existujúci poter alebo dlažbu. |
| Frézovaný systém | Drážky pre rúrku sa vyfrézujú do existujúceho poteru. | Rekonštrukcie bez zvýšenia podlahy, ak je poter zdravý a pod ním izolácia. |
| Kapilárne rohože | Sieť rúrok s priemerom 3–4 mm v tenkej stierke. | Stropy a steny (kapitola 10), v podlahe výnimočne. |
9.4 Rúrky
Rúrka je jediná časť systému, ktorá sa po zaliatí už nedá vymeniť. Preto sa na nej nešetrí a kupuje sa ako súčasť systému od jedného výrobcu.
Materiály rúrok pre podlahové vykurovanie
| Označenie | Materiál | Vlastnosti |
|---|---|---|
| PE-Xa | Polyetylén zosieťovaný peroxidom | Veľmi ohybný, tvarová pamäť. |
| PE-Xc | Polyetylén zosieťovaný elektrónovým lúčom | O niečo tuhší, rozšírený štandard. |
| PE-RT | Polyetylén so zvýšenou teplotnou odolnosťou | Ohybný, cenovo výhodný. |
| PE-RT/AL/PE-RT | Viacvrstvová rúrka s hliníkovou vrstvou | Drží tvar, hliník neprepúšťa kyslík. |
| PB | Polybutén | Najohybnejší, pre malé polomery. |
- Rozmer rúrky vonkajší priemer × hrúbka steny, mm
- Najčastejšie 16 × 2 mm. Ďalej 17 × 2, 18 × 2 a 20 × 2 mm pre dlhšie okruhy a veľké plochy. Rúrka 16 × 2 má vnútorný priemer 12 mm a obsah vody asi 0,11 l na meter. Dodáva sa v kotúčoch s návinom 200–600 m.
- Kyslíková bariéra vrstva EVOH
- Tenká vrstva v stene plastovej rúrky, ktorá bráni prenikaniu kyslíka zo vzduchu do vykurovacej vody. Bez nej by korodovali oceľové časti sústavy a tvoril by sa kal.
