Kladenie, rozostup a výkon
9.5 Spôsob kladenia a rozostup
Rozostup rúrok rozhoduje o výkone podlahy. Tvar kladenia rozhoduje o tom, či bude podlaha všade rovnako teplá.

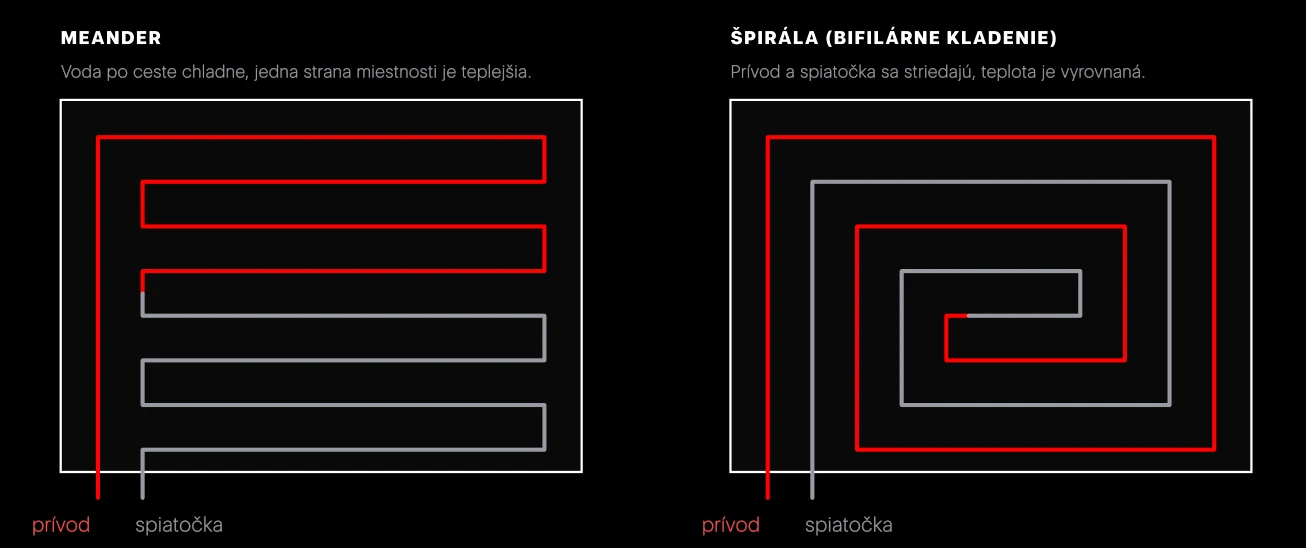

- Meander slang: had
- Rúrka ide tam a späť ako zákruty rieky. Jednoduché kladenie, ale teplota povrchu klesá od začiatku ku koncu okruhu. Začiatok sa preto dáva k vonkajšej stene. Vhodný pre malé miestnosti a suché systémy.
- Špirála slang: slimák, bifilárne kladenie
- Rúrka sa stáča do stredu s dvojnásobným rozostupom a medzerami sa vracia späť. Vedľa teplej rúrky leží vždy chladnejšia, takže povrch má rovnomernú teplotu. Oblúky sú miernejšie. Štandard pre obytné miestnosti.
- Rozostup osová vzdialenosť rúrok, cm
- Bežne 10, 15 alebo 20 cm. Hustejšie kladenie dá vyšší výkon pri rovnakej teplote vody, alebo rovnaký výkon pri nižšej teplote vody.

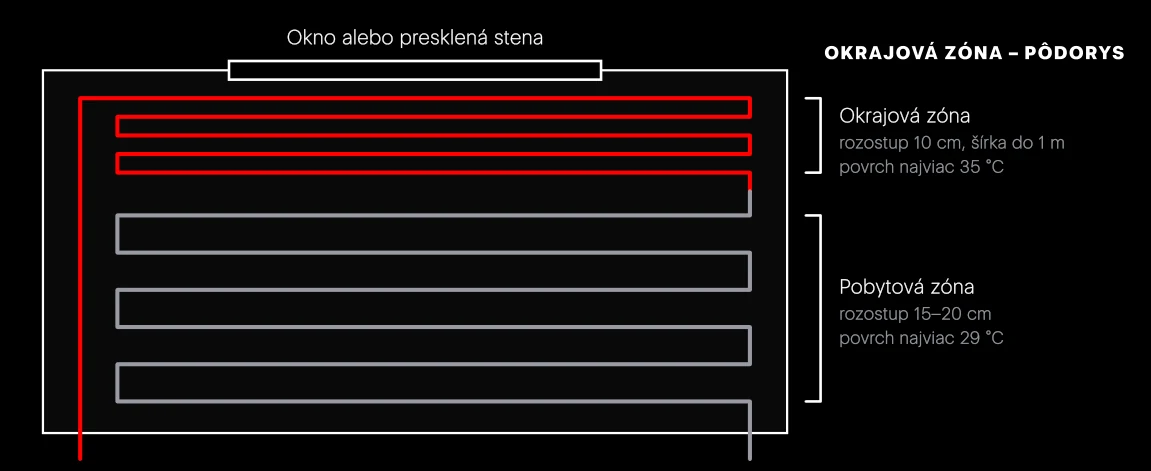

- Okrajová zóna
- Pás do šírky asi 1 m pri veľkých oknách a vonkajších stenách, kde sa rúrky kladú hustejšie (napr. 10 cm). Vyrovnáva chlad od skla. Povrch tu môže mať orientačne až 35 °C, lebo sa tu trvalo nezdržiavame.
Orientačný merný výkon pri vode 35/30 °C a vzduchu 20 °C
| Rozostup | Rúrka na 1 m² | Dlažba | Vinyl, laminát | Drevo, koberec |
|---|---|---|---|---|
| 10 cm | 10 m | 60–70 W/m² | 50–60 W/m² | 40–50 W/m² |
| 15 cm | 6,7 m | 50–55 W/m² | 45–50 W/m² | 35–40 W/m² |
| 20 cm | 5 m | 40–45 W/m² | 35–40 W/m² | 30–35 W/m² |
Hodnoty sú orientačné. Presný výkon určí projektant z podkladov výrobcu systému. Dnešná novostavba potrebuje len 30–50 W/m², takže v obytných miestnostiach obvykle stačí rozostup 15 cm. V kúpeľni sa kladie 10 cm, lebo je tam vyššia teplota a málo voľnej plochy.
