Lekcia 09-4 · Kapitola 09

Okruhy a rozdeľovač

9.6 Okruhy a rozdeľovač

Podlaha domu sa delí na okruhy. Všetky sa stretávajú v rozdeľovači, ktorý je srdcom podlahovky a miestom, kde sa systém nastavuje.

Vykurovací okruh slang: slučka: Jedna rúrka od rozdeľovača cez podlahu späť do zberača. Pravidlo: jedna miestnosť alebo zóna má aspoň jeden vlastný okruh, aby sa dala samostatne regulovať.

Maximálna dĺžka a plocha okruhu: Orientačne 80–100 m pri rúrke 16 mm a do 120 m pri rúrke 20 mm, vrátane prípojných úsekov. Dlhší okruh má veľkú tlakovú stratu a jeho koniec ostáva studený. Pri rozostupe 15 cm je to asi 12–14 m², pri 10 cm asi 8–9 m², pri 20 cm asi 16–18 m². Väčšia miestnosť sa delí na viac okruhov podobnej dĺžky.

Prípojné rúrky: Úseky od rozdeľovača k miestnosti. Vedú obvykle chodbou. Je ich tam veľa vedľa seba, preto chodbu samy vykurujú a často ju prehrievajú. Rieši sa to izolovaním prívodov ochrannou hadicou alebo penovou izoláciou.

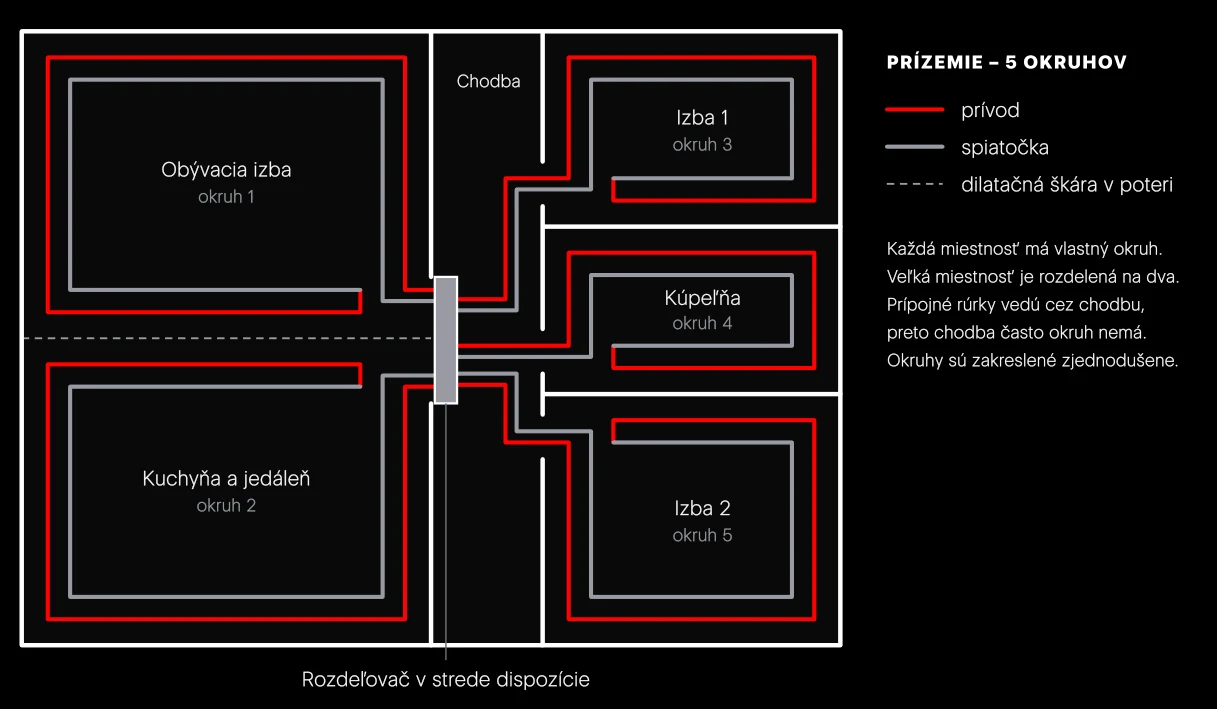

Pôdorys prízemia s rozdelením na okruhy. Rozdeľovač v strede domu skracuje prípojné úseky a pomáha, aby okruhy mali podobnú dĺžku.

Rozdeľovač a zberač

Zostavu tvoria dve rúry z mosadze alebo nehrdzavejúcej ocele. Rozdeľovač delí prívodnú vodu do okruhov. Zberač zbiera ochladenú vodu z okruhov a vracia ju k zdroju. V bežnej reči sa celej zostave hovorí rozdeľovač. Vyrába sa pre 2 až 12 okruhov.

Prietokomer jednotka l/min: Priehľadná trubička s plavákom na každom okruhu. Ukazuje prietok a otáčaním sa ním prietok nastavuje. Typický okruh potrebuje 1–3 l/min.

Termopohon termoelektrický pohon; slang: hlavica, servo: Malý pohon nasadený na ventil okruhu. Na pokyn izbového termostatu okruh otvorí alebo zatvorí. V sortimente N2N sa volá servopohon. Podrobne v kapitole 12.

Hydraulické vyváženie: Nastavenie prietokov tak, aby každý okruh dostal toľko vody, koľko má podľa projektu. Bez vyváženia tečie voda cestou najmenšieho odporu: krátke okruhy sa prehrievajú, dlhé ostávajú chladné.

Zmiešavacia zostava: Zmiešavací ventil a vlastné čerpadlo pri rozdeľovači. Používa sa, keď zdroj dodáva vodu teplejšiu, než podlaha znesie, napríklad kotol s radiátormi na 55–70 °C. Primiešava vratnú vodu a zníži teplotu na 30–40 °C. Patrí k nej bezpečnostný termostat, lebo voda nad 55–60 °C poškodí poter aj krytinu.

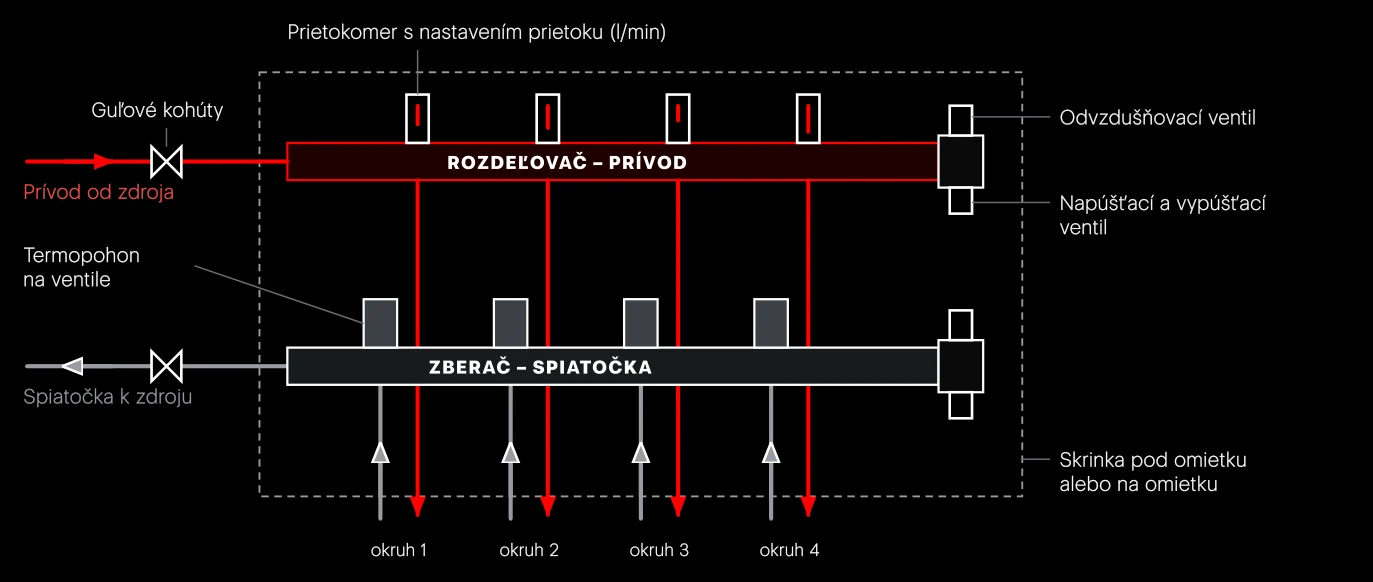

Rozdeľovač podlahového vykurovania pre štyri okruhy. Na prívode sú prietokomery, na spiatočke ventily s termopohonmi. Oba konce majú odvzdušnenie a napúšťací ventil.

Skrinka rozdeľovača sa osadzuje pod omietku do priečky alebo na omietku do technickej miestnosti. Najlepšie miesto je v strede dispozície, na každom podlaží jedna.
