Typy a montáž stropných systémov
10.2 Typy stropných systémov
Pod slovom „stropné chladenie“ sa skrýva päť rôznych konštrukcií. Líšia sa výkonom, rýchlosťou reakcie a tým, či sa dajú urobiť aj v hotovom dome.
Stropné systémy v prehľade
Orientačné hodnoty na aktívnu plochu, líšia sa podľa výrobcu.
| Systém | Kúrenie W/m² | Chladenie W/m² | Zotrvačnosť | Hrúbka navyše | Vhodnosť |
|---|---|---|---|---|---|
| Mokrý (omietka) | 40–70 | 50–80 | stredná | 15–25 mm | novostavba aj rekonštrukcia |
| Suchý (SDK) | 40–60 | 40–70 | malá | od cca 50 mm s roštom | novostavba aj rekonštrukcia |
| BKT | 20–40 | 30–50 | veľmi veľká | žiadna | len novostavba |
| Kapilárne rohože | 50–70 | 60–90 | malá | 10–15 mm | novostavba aj rekonštrukcia |
| Kovový strop | podľa typu | 70–100 | veľmi malá | podhľad od cca 100 mm | kancelárie, obchody |
- Mokrý systém rúrky v omietke

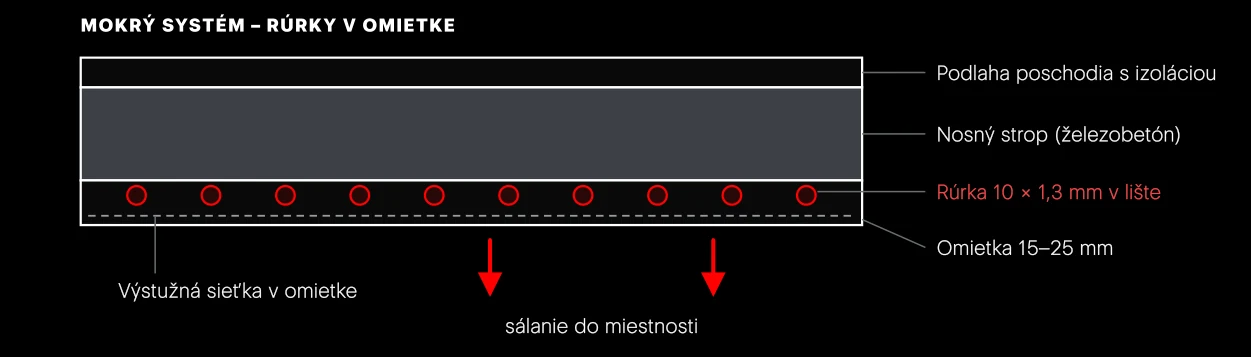

- Rúrky malého priemeru sa pripevnia v lištách na betónový strop a zaomietajú sa sadrovou alebo vápennocementovou omietkou hrúbky 15–25 mm. Uberie najmenej výšky, ale omietka musí vyschnúť.
- Suchý systém sadrokartón, skratka SDK
- Sadrokartónové dosky s rúrkami zafrézovanými z výroby, alebo rúrky v hliníkových teplovodivých lamelách položené nad bežným SDK podhľadom. Montáž na kovový rošt je rýchla a bez vlhkosti.
- Aktivácia betónového jadra skratky BKT, TABS

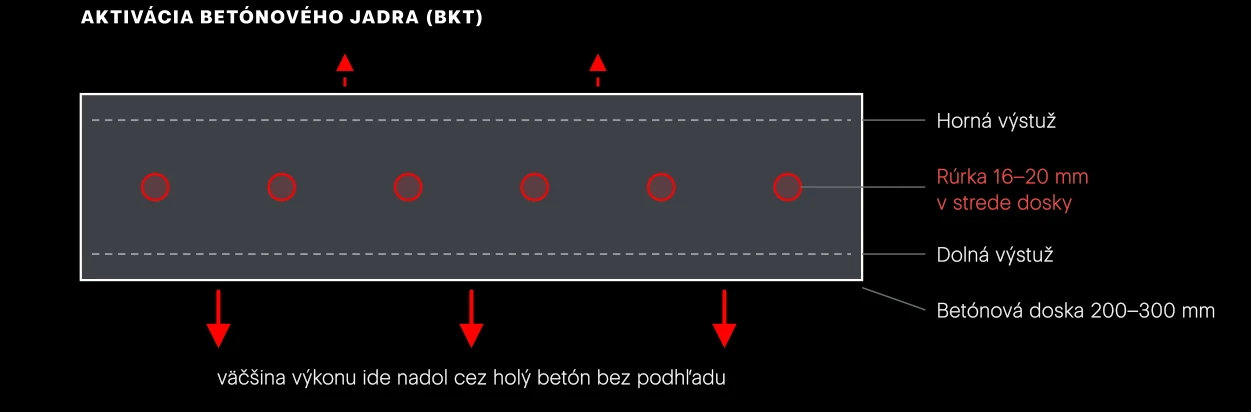

- Rúrky sa uložia do stredu stropnej dosky pred betonážou. Celá doska sa stáva zásobníkom tepla a chladu. Malý výkon, obrovská zotrvačnosť. Hlavne v administratívnych budovách.
- Kapilárne rohože rúrky 3–4 mm
- Hustá sieť tenkých plastových rúrok v omietke alebo nad podhľadom. Povrch má veľmi rovnomernú teplotu. Okruh sa pre tenké rúrky oddeľuje od zvyšku sústavy výmenníkom.
- Kovový chladiaci strop kazety, lamely, plachty
- Kovové kazety s medenými meandrami na zadnej strane, zavesené ako podhľad. Typické riešenie pre kancelárie, v rodinnom dome sa takmer nepoužíva.
10.3 Skladba a montáž stropného systému
V rodinnom dome sa najčastejšie montuje suchý systém do sadrokartónového podhľadu. Treba poznať jeho vrstvy a vedieť, čo treba dohodnúť s ostatnými profesiami skôr, než sa strop zaklopí.

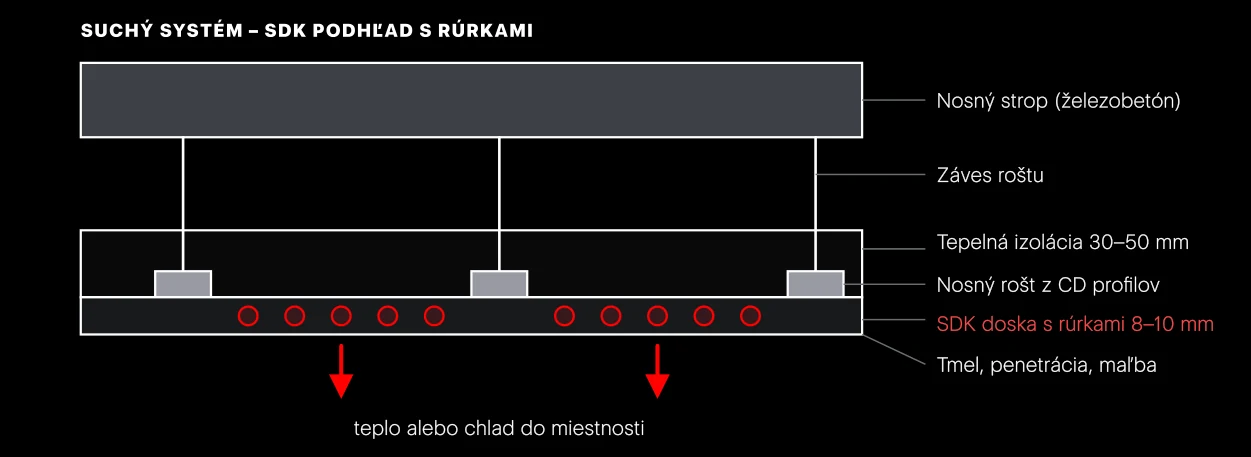

Dosky nesie nosný rošt z kovových CD profilov, hustejší než pri obyčajnom podhľade. Na dosky sa kladie minerálna vlna 30–50 mm, inak časť výkonu odchádza nahor. Kde budú svietidlá, ventily a revízne otvory, použije sa obyčajný sadrokartón bez rúrok.
Rúrky, okruhy a rozdeľovač
V SDK doskách sú rúrky priemeru 8–10 mm. V omietke sa používajú rozmery 10 × 1,3 mm a 12 × 1,5 mm, v lamelách a prívodoch 16 × 2 mm. Prvé číslo je vonkajší priemer, druhé hrúbka steny. Tenká rúrka má veľký hydraulický odpor, preto sú okruhy kratšie než v podlahe: orientačne do 40 m pri rúrke 10 mm, do 80 m pri 12 mm a do 100 m pri 16 mm.
Niekoľko dosiek sa spojí do jedného okruhu a okruhy sa pripoja na rozdeľovač rovnako ako podlahové vykurovanie v kapitole 9. Ak sa má stropom aj chladiť, rozdeľovač a prívodné potrubia musia mať parotesnú izoláciu.
Koordinácia so svetlami a vetraním
Strop je miesto, o ktoré sa delí viac profesií. Bodové svietidlá, ventily rekuperácie, reproduktory, garniže a revízne otvory potrebujú neaktívne zóny. Tie sa musia nakresliť do výkresu stropu pred objednaním dosiek. Každé miesto bez rúrok znižuje aktívnu plochu, a tým výkon.
Hotový strop sa pred zatmelením odfotí s metrom. Neskôr sa rúrky hľadajú termokamerou alebo termofóliou, ktorá mení farbu podľa teploty: systém sa pustí naplno a rúrky sa na povrchu ukážu ako pruhy.
