Zdroj chladu, podlaha a strop
10.9 Zdroj chladu
Chlad sa nevyrába, teplo sa odvádza. Niekto musí teplo z vody, ktorá sa vracia zo stropu, odobrať a poslať von z domu.
- Aktívne chladenie reverzibilné tepelné čerpadlo
- Tepelné čerpadlo otočí chod chladivového okruhu. Vodu ochladzuje a teplo odovzdáva vonkajšiemu vzduchu. Kompresor beží a spotrebúva elektrinu.
- Pasívne chladenie free cooling, zem–voda
- Pri tepelnom čerpadle so zemnými vrtmi má kvapalina vo vrte v lete okolo 10–16 °C. Cez výmenník priamo ochladí vodu pre strop. Kompresor stojí, bežia len obehové čerpadlá. Prevádzka je veľmi lacná, výkon obmedzený.
- Prepínanie kúrenie/chladenie change-over
- Signál, ktorým sa celá sústava prepne z režimu kúrenia do chladenia. Zdroj otočí chod a termostaty otočia logiku: v lete otvárajú okruh, keď je v miestnosti teplo.
- Vyrovnávacia nádoba pre chlad hovorovo taktovacia nádoba
- Zásobník vody medzi zdrojom a sústavou. Zväčšuje objem vody, aby sa tepelné čerpadlo pri malom odbere stále nezapínalo a nevypínalo. Musí mať parotesnú izoláciu.
V rodinnom dome je sústava takmer vždy 2-rúrková: tie isté potrubia nesú v zime teplú a v lete studenú vodu. Prepína sa sezónne, ručne alebo automaticky podľa vonkajšej teploty. Nemožno jednu miestnosť kúriť a druhú chladiť. Na prípravu teplej vody sa zdroj aj v lete krátko prepne.
Nestačí, že tepelné čerpadlo má funkciu chladenia. Chladenie musí podporovať aj regulácia, termostaty a izolácia potrubí. V návrhu aj v ponuke sa preto vždy výslovne uvádza, či je systém navrhnutý aj na chladenie.

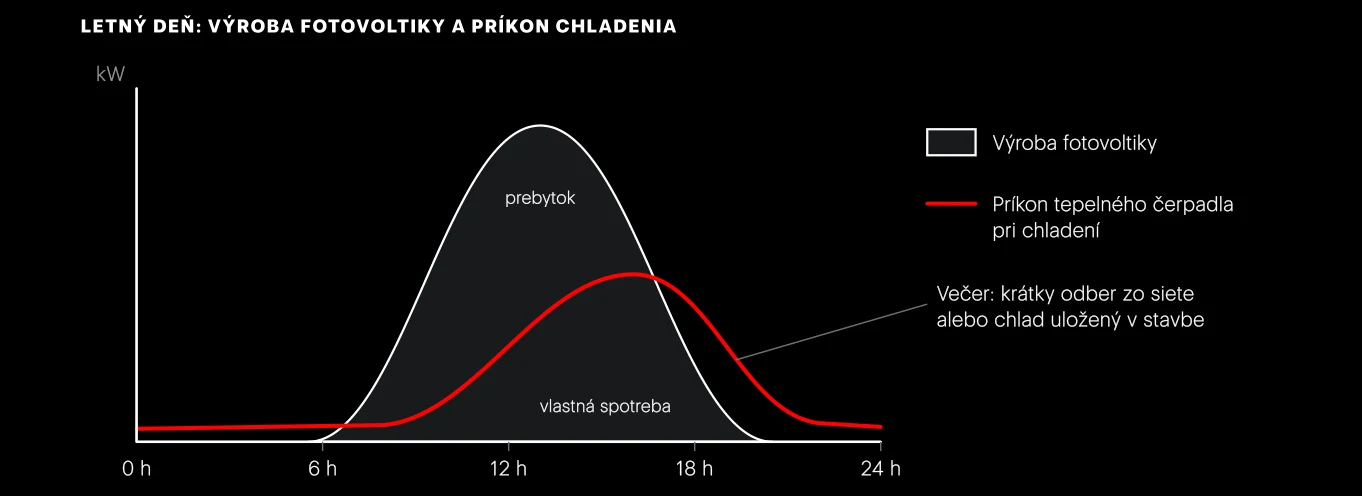

Chladenie a fotovoltika
Chladenie je pre fotovoltiku ideálny spotrebič. Najviac chladu treba vtedy, keď panely vyrábajú najviac. Výroba a spotreba sa prekrývajú, čomu hovoríme súbeh výroby a spotreby. Stropný systém má navyše zotrvačnosť: dom sa môže cez deň z vlastnej elektriny mierne predchladiť a večer vydrží bez odberu zo siete.
10.10 Podlaha a strop v jednom dome
Najčastejšia zostava v novom rodinnom dome: podlahové vykurovanie v zime, stropné chladenie v lete. Každá plocha robí to, čo jej ide najlepšie.
Podlaha kúri, pretože teplá podlaha je príjemná a má dobrý výkon. Strop chladí, pretože má pri chladení najvyšší výkon a studená podlaha je nepríjemná. Strop môže v zime dokurovať miestnosti, kde podlaha nestačí. V dobre zateplenom dome môže kúriť aj sám.
Regulácia zón
Každá miestnosť má jeden izbový ovládač. V zime otvára termopohon podlahového okruhu, v lete termopohon stropného okruhu. Podlaha a strop majú obvykle vlastné rozdeľovače. V kúpeľniach sa strop v lete zvyčajne nechladí, vlhkosť po sprchovaní by chladenie hneď zablokovala.
