Rosný bod a kondenzácia
10.5 Rosný bod a ochrana proti kondenzácii
Toto je najdôležitejšia časť kapitoly. Sálavé chladenie funguje len vtedy, keď povrch stropu a potrubia ostanú suché. Kto tomu nerozumie, nemal by chladenie stropom navrhovať ani montovať.

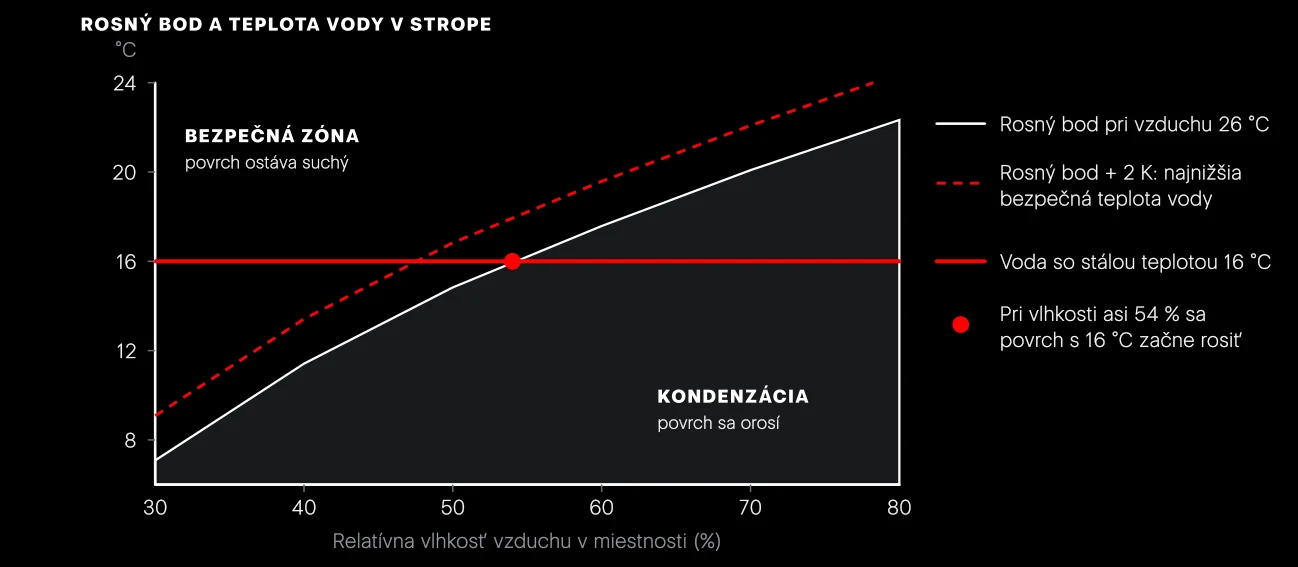

Vzduch obsahuje vodnú paru. Čím je teplejší, tým viac jej unesie. Ak sa vzduch pri studenom povrchu ochladí pod určitú teplotu, para sa začne zrážať na kvapky. Táto teplota sa volá rosný bod. Závisí od teploty vzduchu a jeho relatívnej vlhkosti (kapitola 1).
Teplota rosného bodu v °C podľa teploty a relatívnej vlhkosti vzduchu
| Teplota vzduchu | 40 % | 50 % | 55 % | 60 % | 70 % | 80 % |
|---|---|---|---|---|---|---|
| 22 °C | 7,8 | 11,1 | 12,5 | 13,9 | 16,3 | 18,4 |
| 24 °C | 9,6 | 12,9 | 14,4 | 15,8 | 18,2 | 20,3 |
| 26 °C | 11,4 | 14,8 | 16,3 | 17,6 | 20,1 | 22,3 |
| 28 °C | 13,1 | 16,6 | 18,1 | 19,5 | 22,0 | 24,2 |
Čítanie tabuľky: v miestnosti je 26 °C a 60 %. Rosný bod je 17,6 °C, každý chladnejší povrch sa orosí. Voda 16 °C je v tejto chvíli príliš studená, voda 19–20 °C je bezpečná.

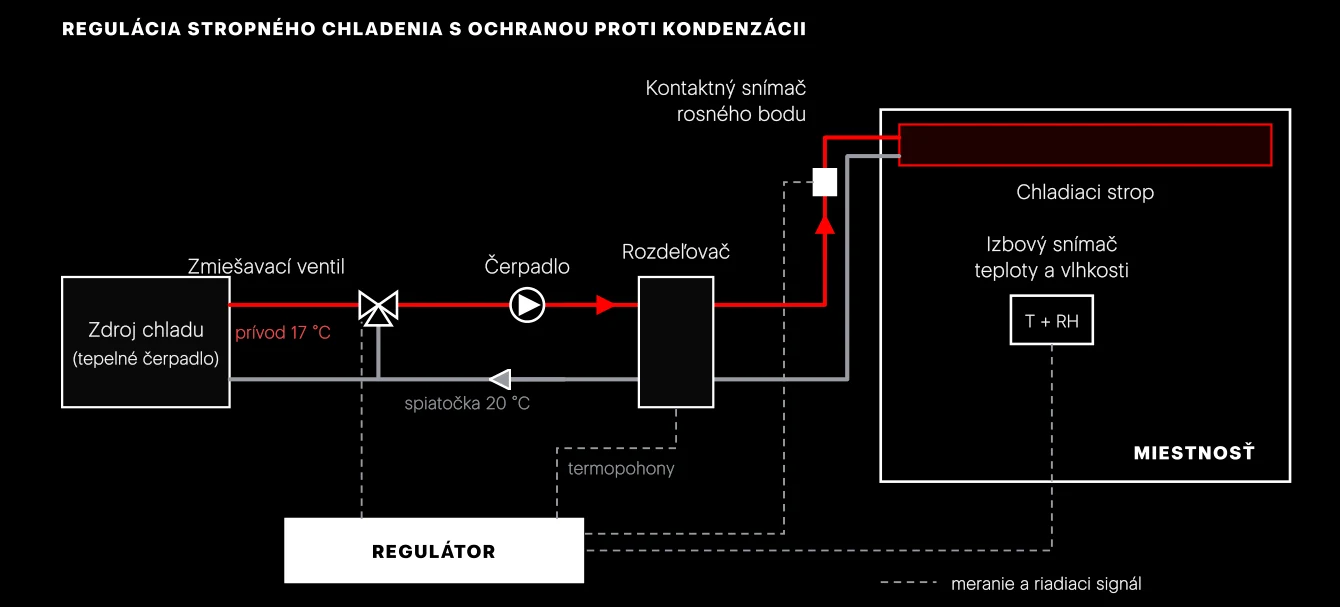

Ako sa strop chráni
- Riadenie podľa rosného bodu snímač teploty a vlhkosti v miestnosti
- Regulátor z nameranej teploty a vlhkosti vypočíta rosný bod. Zmiešavacím ventilom drží prívodnú vodu o 1–2 K nad ním. Keď vlhkosť stúpne, voda sa oteplí. Výkon klesne, ale strop ostane suchý. Toto je hlavná ochrana.
- Kontaktný snímač rosného bodu hovorovo rosný snímač, hygrostat na potrubí
- Snímač pripevnený na najchladnejšom mieste, na prívodnom potrubí pri vstupe do stropu. Keď zaznamená začínajúcu vlhkosť na povrchu, uzavrie okruh alebo vypne chladenie. Je to poistka, nie regulácia.
- Parotesná izolácia kaučuková izolácia s uzavretými bunkami
- Izolácia, cez ktorú neprejde vodná para. Musia ju mať všetky prívodné potrubia, armatúry a rozdeľovač. Spoje sa lepia. Bežná sivá penová izolácia z kúrenia nestačí, vlhkosť sa dostane pod ňu.
Vetranie a odvlhčovanie
Sálavé chladenie vlhkosť zo vzduchu neodoberá. Vlhkosť do domu prináša vonkajší vzduch, ľudia, varenie a sprchovanie. V dusnom letnom dni má vonkajší vzduch rosný bod bežne 18–20 °C. Ak sa dostane dnu, regulácia musí vodu otepliť a strop chladí slabo.
Riadené vetranie s rekuperáciou privádza len potrebné množstvo vzduchu a entalpický výmenník vracia časť vlhkosti späť von. Odvlhčovač alebo kanálová jednotka s chladičom vlhkosť aktívne odoberie.
