Stena, fancoily a klimatizácia
10.6 Stenové vykurovanie a chladenie
Stena je tretia sálavá plocha. Kúri aj chladí približne rovnako dobre a sála priamo na človeka. Jej slabinou je, že stenu ľudia potrebujú na nábytok a obrazy.
Konštrukcia je rovnaká ako pri strope. Mokrý systém: rúrky 10–16 mm v lištách na stene, zaomietané omietkou hrúbky 20–30 mm s výstužnou sieťkou. Suchý systém: dosky s integrovanými rúrkami na rošte alebo priamo na stene. Výkon býva 40–80 W/m² pri kúrení a 30–60 W/m² pri chladení, orientačne podľa systému a teploty vody.
Stena sa oplatí v kúpeľniach, kde je podlaha malá a zastavaná vaňou, pri rekonštrukciách, keď sa nedá búrať podlaha a strop je nízky, a v podkroviach, kde sa suchým systémom aktivujú šikmé podhľady.
Skriňa alebo sedačka pred aktívnou stenou jej výkon prakticky zruší. Aktívne steny sa preto navrhujú tam, kde nábytok nebude, a zákazník to musí potvrdiť. Do aktívnej steny sa nevŕta bez overenia polohy rúrok. Rúrky sa ukladajú do výšky približne 2 m a obchádzajú zásuvky a vypínače.
10.7 Sálavé chladenie, klimatizácia a fancoil
Zákazník sa pýta jednoducho: „Prečo nie klimatizácia?“ Odpoveď nie je, že jedno je dobré a druhé zlé. Každý systém vie niečo iné.
Tri spôsoby chladenia rodinného domu
| Vlastnosť | Sálavé chladenie (strop) | Klimatizácia (split) | Fancoil na vodu |
|---|---|---|---|
| Prievan a hluk | žiadny | prúd studeného vzduchu, ventilátor | prúd vzduchu, ventilátor |
| Výkon | obmedzený, 40–80 W/m² | vysoký | vysoký |
| Odvlhčovanie | žiadne | áno | áno pri studenej vode |
| Rýchlosť reakcie | pomalá až stredná | minúty | minúty |
| Obstaranie | vyššie | najnižšie na jednu miestnosť | stredné |
| Údržba | takmer žiadna | čistenie filtrov, dezinfekcia | čistenie filtrov a vaničky |
Strop pokryje základ a doplnkové zariadenie rieši špičky a vlhkosť. Kombinácia sa navrhuje, keď je záťaž vyššia než výkon stropu (veľké zasklenie, podkrovie) alebo keď dom potrebuje odvlhčenie. Doplnkom býva fancoil v obývačke alebo kanálová jednotka zapojená do rozvodu vzduchu.
10.8 Fancoily
Fancoil je zariadenie, ktoré chladí alebo kúri vzduch vodou. Je to most medzi vodným systémom tepelného čerpadla a rýchlym výkonom, aký ľudia poznajú z klimatizácie.
- Fancoil ventilátorový konvektor, skratka FCU

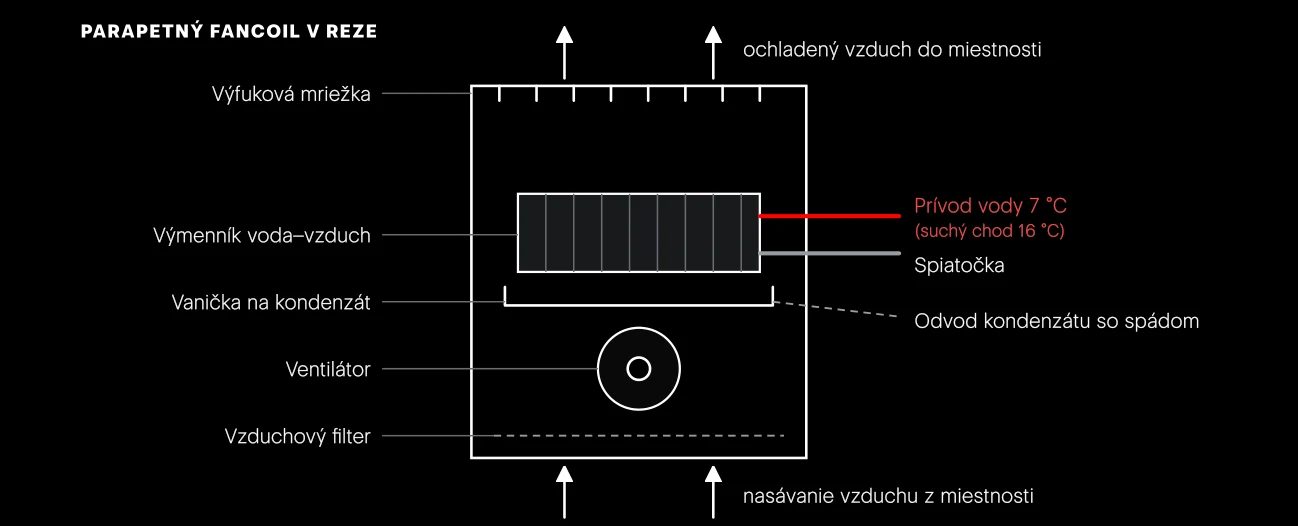

- Skrinka s výmenníkom voda–vzduch a ventilátorom. Ventilátor ženie vzduch z miestnosti cez lamely výmenníka, v ktorom tečie studená alebo teplá voda.
- 2-rúrkový a 4-rúrkový fancoil jeden alebo dva výmenníky
- 2-rúrkový má jeden výmenník: v zime ním tečie teplá voda, v lete studená. Celý dom buď kúri, alebo chladí. 4-rúrkový má dva výmenníky a zvlášť okruh teplej a studenej vody, používa sa v hoteloch.
- Suchý chod voda 16/19 °C
- Prevádzka s vodou nad rosným bodom. Na výmenníku nevzniká kondenzát, ale fancoil neodvlhčuje a jeho výkon klesne orientačne na tretinu až polovicu oproti vode 7/12 °C.
Parapetný fancoil stojí pod oknom ako radiátor. Nástenný vyzerá ako vnútorná jednotka klimatizácie. Kazetový sa osádza do podhľadu a fúka do štyroch strán. Kanálový je skrytý nad podhľadom a vzduch rozvádza potrubím k mriežkam, v miestnosti je vidno len mriežky.
- Teplota vody. Katalógový výkon platí zvyčajne pre vodu 7/12 °C. Vždy overte, pre akú teplotu je uvedený.
- Kondenzát. Každý fancoil potrebuje odvod do kanalizácie so spádom alebo čerpadlo kondenzátu. Pri rekonštrukciách sa na to zabúda.
- Hluk. Udáva sa hladina akustického tlaku v dB(A) pre každý stupeň otáčok. Do spálne sa vyberá podľa najnižších otáčok, nie podľa maximálneho výkonu.
S tepelným čerpadlom je fancoil dobrá dvojica. V lete chladí a odvlhčuje, v zime kúri už pri vode 35–45 °C. Pri vode 7 °C však tepelné čerpadlo pracuje s nižšou účinnosťou než pri vode 18 °C pre strop.
