Ako čítať výkres
2.2 Ako čítať výkres
Výkres zobrazuje trojrozmernú stavbu na papieri. Používa na to tri druhy zobrazenia: pôdorys, rez a pohľad.

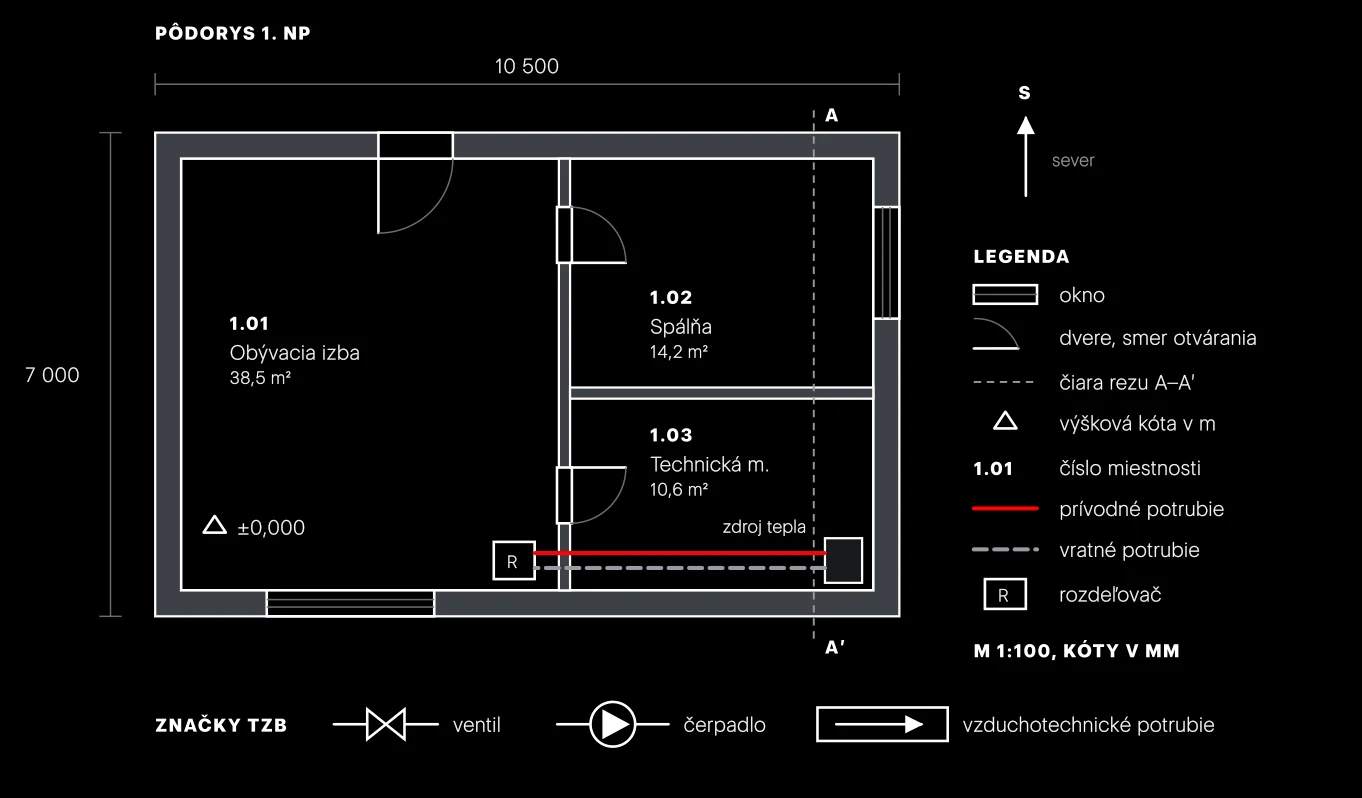

- Pôdorys
- Pohľad zhora na podlažie, vodorovne prerezané približne vo výške 1 m nad podlahou. Vidno steny, dvere, okná a zariadenie. Každé podlažie má vlastný pôdorys.
- Rez
- Zvislé prerezanie domu. Vidno výšky, hrúbky stropov, skladby podláh a tvar strechy. Poloha rezu je v pôdoryse vyznačená čiarou s písmenami, napríklad A–A′. Pohľad je zobrazenie fasády zvonka, bez prerezania.
- Mierka zápis M 1:50, M 1:100
- Pomer zmenšenia. Pri mierke 1:100 zodpovedá 1 cm na papieri 1 m v skutočnosti. Pri mierke 1:50 zodpovedá 1 cm polovici metra.
- Kóta
- Zapísaný rozmer. Dĺžkové kóty sa na stavebných výkresoch uvádzajú v milimetroch: 4 500 znamená 4,5 m.
- Výšková kóta zápis ±0,000
- Výška nad alebo pod základnou úrovňou, uvádza sa v metroch. Úroveň ±0,000 je spravidla čistá podlaha prízemia. Kóta +3,050 je teda 3,05 m nad podlahou prízemia, kóta −0,450 je 45 cm pod ňou.
- Tabuľka miestností
- Zoznam miestností s číslom, názvom, plochou v m² a druhom podlahy. Číslo 1.03 znamená tretiu miestnosť na prvom podlaží. Pre ponuku podlahového vykurovania je to základný podklad. Skratka NP znamená nadzemné podlažie (1. NP je prízemie), PP podzemné podlažie.
Výkresy vykurovania a vzduchotechniky používajú ustálené značky. Prívodné potrubie sa kreslí plnou čiarou, vratné čiarkovanou. Tvar značiek armatúr sa medzi projektantmi mierne líši, preto platí legenda daného výkresu.
