2.5 Skladby podláh a stropov

Podlaha nie je jedna vrstva, ale súvrstvie. Podlahové vykurovanie je jeho súčasťou, preto sa o skladbe podlahy musí hovoriť skôr, než sa začne stavať. Pre plošné vykurovanie a chladenie je táto sekcia najdôležitejšia z celej kapitoly.

Vrstvy podlahy

Hrubá a čistá podlaha, výška skladby

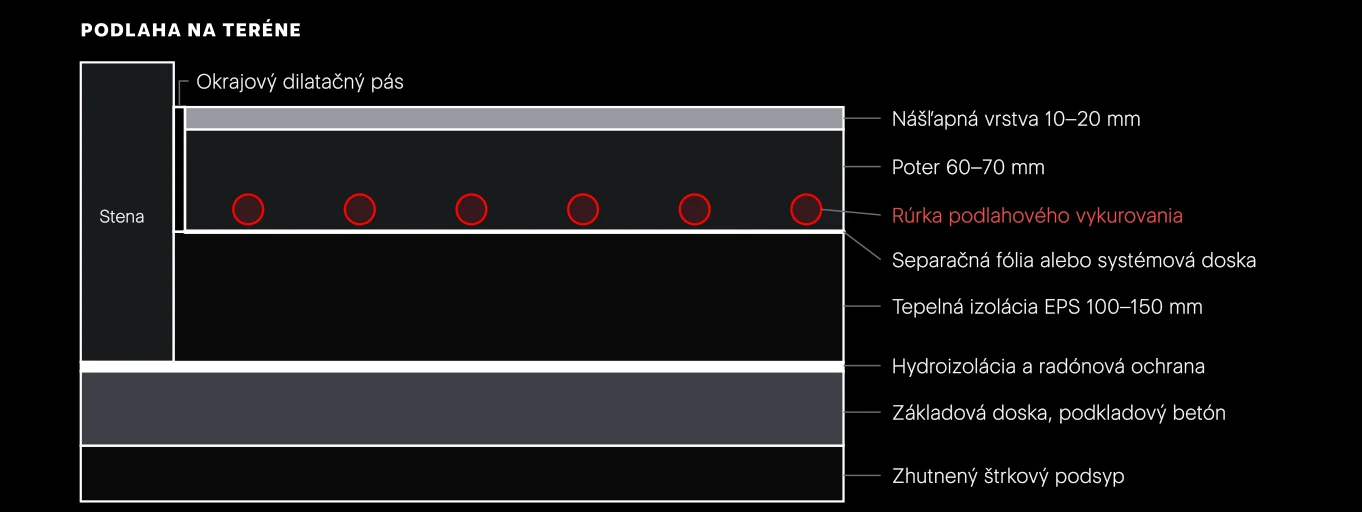

Hrubá podlaha je povrch nosnej konštrukcie, teda základovej dosky alebo stropu. Čistá podlaha je hotový povrch, po ktorom sa chodí. Výška skladby je vzdialenosť medzi nimi, súčet hrúbok všetkých vrstiev. Na teréne typicky 150 až 200 mm, na strope 100 až 130 mm.

Podlahový polystyrén EPS 100, EPS 150, EPS 200

Tepelná izolácia do podlahy. Číslo udáva pevnosť v tlaku v kPa pri 10 % stlačení. Do obytných miestností sa bežne dáva EPS 100 alebo EPS 150, pod väčšie zaťaženie EPS 200. Fasádny polystyrén do podlahy nepatrí, je mäkký.

Kročajová izolácia

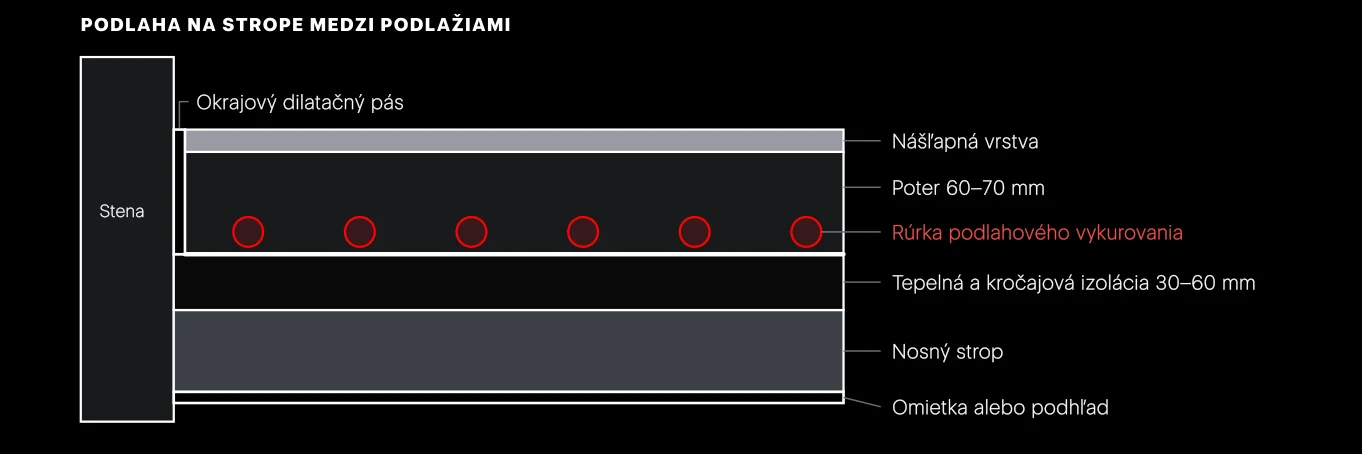

Pružná vrstva z elastifikovaného polystyrénu (EPS T) alebo minerálnej vlny, hrúbka 20 až 40 mm. Tlmí kroky a nárazy, aby ich nebolo počuť o poschodie nižšie. Dáva sa na stropy.

Separačná fólia, systémová doska

Separačná fólia medzi izoláciou a poterom bráni zatekaniu poteru do škár. Systémová doska je izolačná doska určená pre podlahové vykurovanie. Má buď výstupky, medzi ktoré sa rúrka zatlačí, alebo fóliu s rastrom, na ktorú sa rúrka prichytáva sponami. Podrobne v kapitole 9.

Okrajový dilatačný pás

Pružný penový pás hrúbky 8 až 10 mm po obvode každej miestnosti. Oddeľuje poter od stien. Poter sa teplom rozťahuje a pás mu na to dáva miesto. Zároveň prerušuje prenos hluku do stien.

Poter

Vrstva, ktorá roznáša zaťaženie a tvorí rovný podklad pre nášľapnú vrstvu. Pri podlahovom vykurovaní obaľuje rúrky a rozvádza teplo. Správny slovenský názov je poter, nie „potěr“ ani „mazanina“.

Nášľapná vrstva

Vrchná vrstva podlahy: dlažba, vinyl, laminát, drevo, koberec. Jej tepelný odpor priamo ovplyvňuje výkon podlahového vykurovania. Nerovnosti poteru sa pred ňou vyrovnajú tenkou liatou vrstvou, samonivelačnou stierkou.

Váhorys metrová ryska

Vodorovná čiara vyznačená na stenách presne 1 m nad budúcou čistou podlahou. Podľa nej sa meria výška všetkých vrstiev, zásuviek, parapetov aj skriniek rozdeľovačov.

Druhy poteru

Mokrý poter musí vyzrieť a vyschnúť. Zrenie je naberanie pevnosti. Schnutie je odchod zvyškovej vody. Orientačne sa počíta jeden týždeň na každý centimeter hrúbky, pri hrubších vrstvách viac. Nášľapná vrstva sa kladie až po zmeraní zvyškovej vlhkosti. Drevo a vinyl sú na vlhkosť citlivejšie než dlažba.

Hodnoty v tabuľke sú orientačné, rozhoduje výrobca a projekt.

Nábehový ohrev aj nábehová skúška, vykurovacia skúška poteru

Prvé riadené zohriatie poteru podlahovým vykurovaním. Teplota vody sa zvyšuje postupne počas niekoľkých dní a potom postupne znižuje. Poter sa tým vysuší a prejde prvým rozťahovaním ešte pred položením nášľapnej vrstvy. O priebehu sa robí protokol.

Najlepšie prepúšťa teplo keramická dlažba a kameň, veľmi dobre lepený vinyl, dobre laminát s vhodnou podložkou. Pri dreve a koberci sa treba pýtať na hrúbku a na označenie vhodnosti pre podlahové vykurovanie. Tepelný odpor nášľapnej vrstvy nad podlahovým vykurovaním by spravidla nemal prekročiť 0,15 m²·K/W. Čím vyšší odpor, tým teplejšiu vodu treba a tým horšie pracuje tepelné čerpadlo.

Výška skladby: hovorte o nej hneď

Kadiaľ vedú rozvody

Potrubia a káble treba v dome niekam skryť. Stavba na to ponúka niekoľko miest. Každé má svoj názov.
