Hrubá stavba zdola nahor
2.3 Hrubá stavba zdola nahor

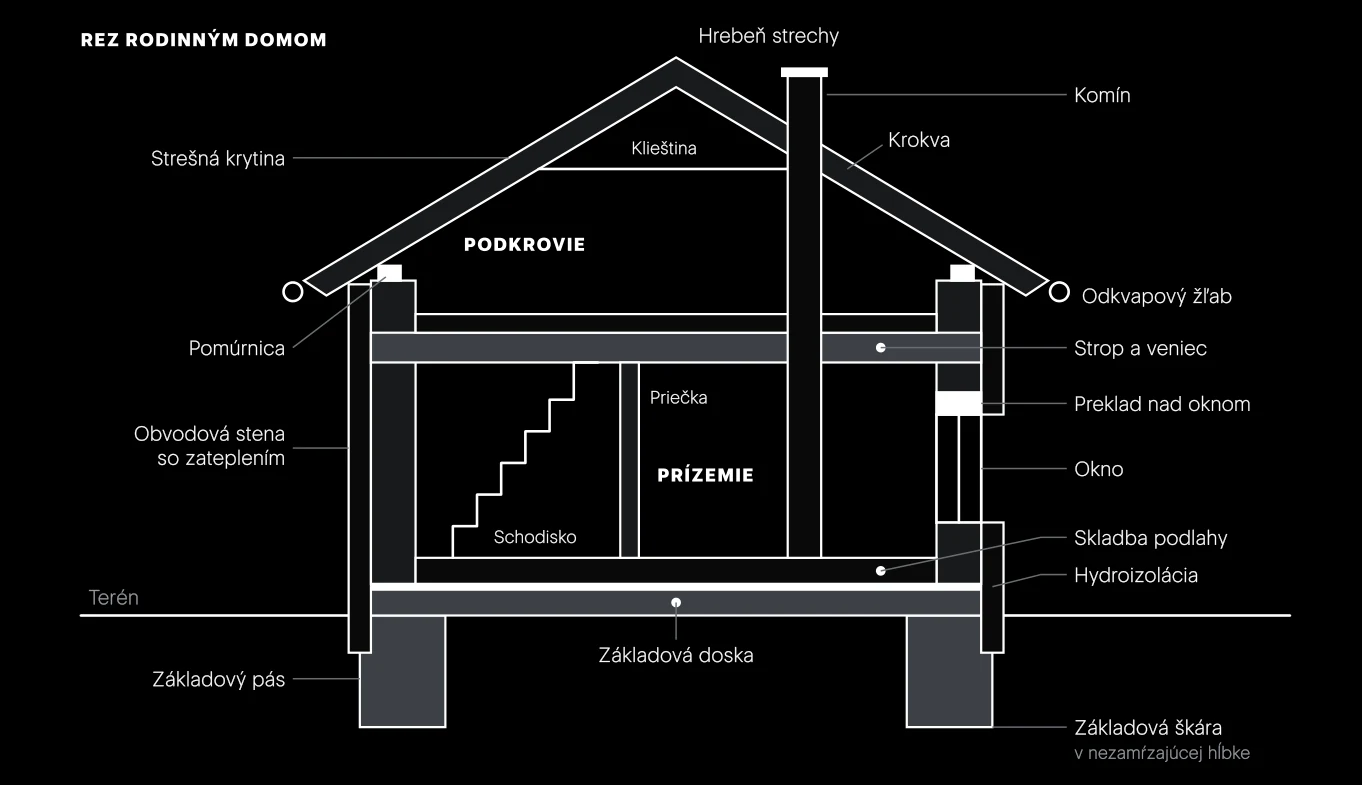

Hrubá stavba je nosná kostra domu: základy, steny, stropy a strecha. Bez okien, omietok a inštalácií. Prejdeme ju v poradí, v akom sa stavia, teda od výkopu po hrebeň strechy.
Zakladanie
- Základový pás
- Betónový pás pod nosnými stenami. Prenáša váhu domu do zeme. Jeho spodná plocha, základová škára, musí ležať v nezamŕzajúcej hĺbke, na Slovensku spravidla 0,8 až 1,2 m pod terénom podľa oblasti a zeminy.
- Základová doska
- Železobetónová doska pod celým domom. Buď leží na pásoch, alebo dom nesie sama. Na nej začína skladba podlahy prízemia. Pri dome na pásoch ju nahrádza podkladový betón na zhutnenom štrkovom podsype, obvykle 100 až 150 mm.
- Hydroizolácia, radónová ochrana
- Hydroizolácia je vodotesná vrstva z asfaltových pásov alebo fólie na základovej doske. Chráni stavbu pred vlhkosťou zo zeme. Ak má plynotesné spoje a prestupy, chráni aj pred radónom, prírodným rádioaktívnym plynom z podložia. Každé potrubie prechádzajúce doskou je slabé miesto, ktoré treba utesniť.
Zvislé nosné konštrukcie
Železobetón (ŽB) je betón vystužený oceľovými prútmi. Monolitický sa leje na stavbe, prefabrikovaný sa vyrába vopred. Steny delíme na nosné, ktoré prenášajú zaťaženie stropov a strechy, a nenosné, teda priečky. Obvodová stena je vonkajšia stena domu. Materiál stien rozhoduje o tom, ako sa do nich kotví, ako sa v nich vedú rozvody a ako dom akumuluje teplo.
| Materiál | Opis | Čo to znamená pre TZB |
|---|---|---|
| Pálená tehla | Dierované keramické tvárnice. Najrozšírenejší materiál rodinných domov. | Drážky sa sekajú ľahko. Kotvenie do dutín vyžaduje vhodné kotvy. |
| Pórobetón | Ľahké biele tvárnice. Lepšie izolujú, majú nižšiu pevnosť. | Ťažké zariadenia treba kotviť špeciálnymi kotvami. |
| Vápennopiesková tehla | Ťažké, pevné tvárnice. Tenká stena, vždy so zateplením. | Vysoká akumulácia a dobrý útlm hluku. Sekanie je namáhavé. |
| Železobetón | Betón s výstužou liaty do debnenia. Bytové domy, suterény. | Prestupy sa plánujú pred betónovaním. Dodatočné otvory len vŕtaním a so súhlasom statika. |
| Drevostavba | Stĺpiková (rám zo stĺpikov vyplnený izoláciou), z CLT (masívne panely z krížom lepeného dreva) alebo zrub. | Rozvody v inštalačnej predstene. Nízka akumulácia. Pozor na vzduchotesnú vrstvu. |
Ďalšie nosné a deliace prvky
| Pojem | Význam |
|---|---|
| Preklad | Nosník nad oknom alebo dverami. Prenáša váhu muriva nad otvorom do strán. |
| Veniec | Železobetónový pás po obvode stien v úrovni stropu. Sťahuje dom dokopy ako obruč sud. |
| Prievlak | Nosník pod stropom tam, kde chýba nosná stena. Vystupuje pod strop a prekáža rozvodom vzduchotechniky. |
| Priečka | Nenosná deliaca stena hrúbky 80 až 150 mm, murovaná alebo sadrokartónová. Potrubie väčšieho priemeru sa v nej skryje ťažko. |
| Schodisko, komín | Otvor pre schodisko prepája vzduch medzi podlažiami, čo ovplyvňuje vykurovanie aj vetranie. Komín odvádza spaliny; tepelné čerpadlo ho nepotrebuje. |
Preklad, veniec, stĺp, prievlak a stropná doska nesú dom. Drážku alebo otvor v nich smie povoliť len statik. Veta „to tam prevŕtame“ preto na stavbu nepatrí. Trasu rozvodov cez nosné prvky treba vždy overiť so statikom.
Stropy

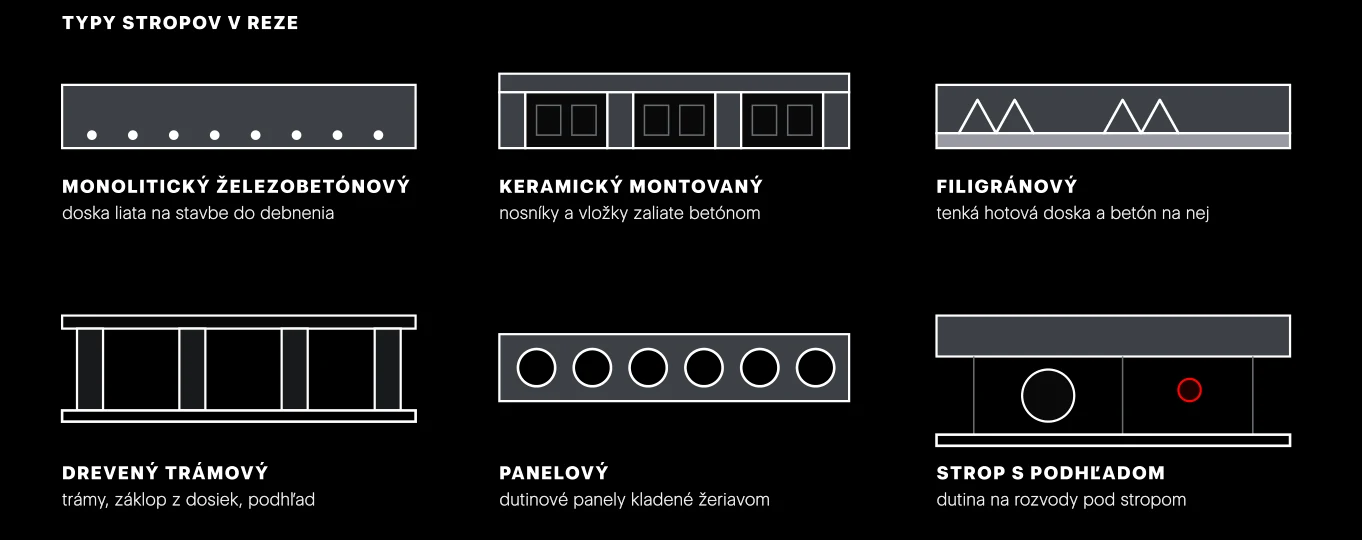

Strop je vodorovná nosná konštrukcia medzi podlažiami. Jeho typ rozhoduje o tom, čo sa naň dá položiť, čo sa pod neho dá zavesiť a kadiaľ sa cezeň dajú viesť rozvody. Do železobetónového stropu sa prestupy pripravujú pred betónovaním. V keramickom strope sa prestup robí cez vložku, nikdy cez nosník.
Drevený trámový strop má malú únosnosť. Ťažký mokrý poter na ňom musí posúdiť statik, často sa volí suchá podlaha.
