Sústava a zdroje tepla
8.1 Tri časti každej sústavy

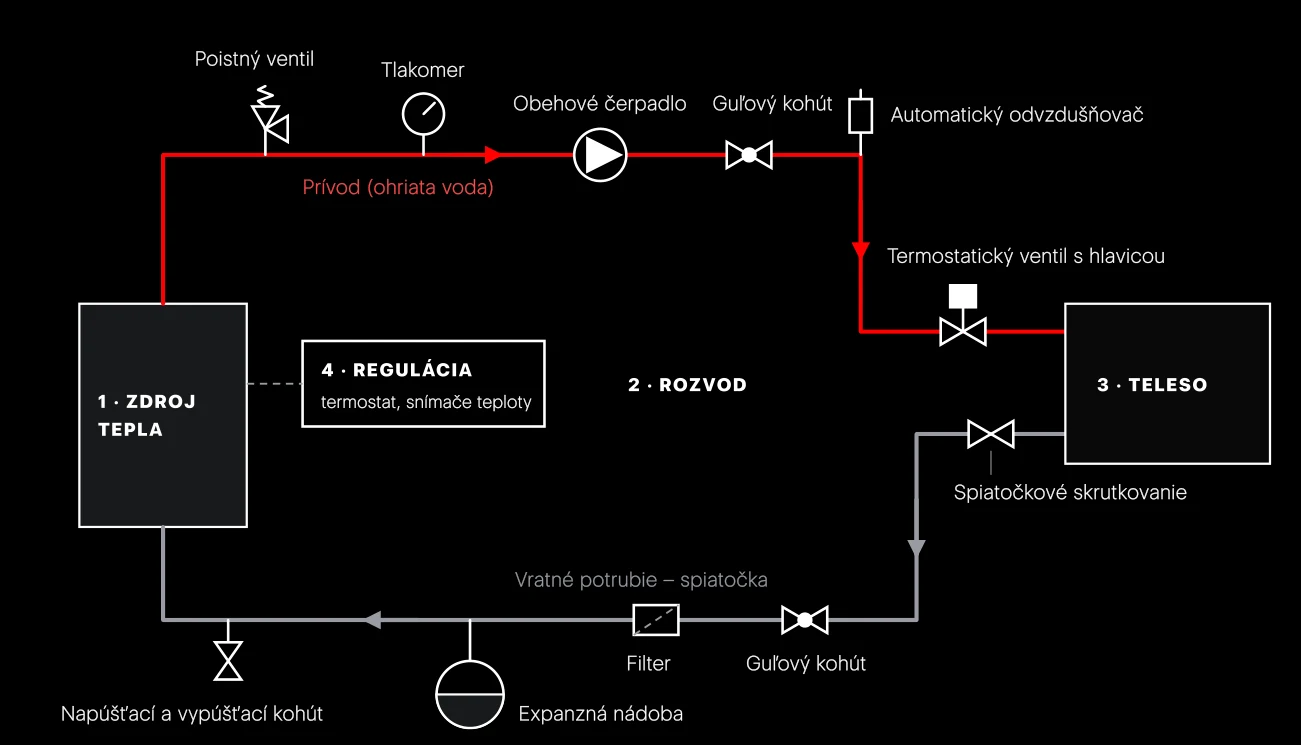

Každá teplovodná vykurovacia sústava má tri časti: zdroj tepla, rozvod a odovzdávanie tepla do miestnosti. Nad nimi stojí regulácia. Kto si tieto štyri veci vie nájsť v projekte aj v technickej miestnosti, rozumie polovici každého projektu vykurovania.
Vykurovacia sústava prenáša teplo z jedného miesta, kde sa vyrába, do miestností, kde ho treba. Teplo nesie vykurovacia voda. Voda sa v zdroji ohreje, čerpadlo ju potrubím dopraví k vykurovacím telesám alebo plochám, tam odovzdá teplo, ochladí sa a vráti sa späť do zdroja. Je to uzavretý kolobeh, tá istá voda obieha roky.
- Ústredné vykurovanie skratka ÚK
- Vykurovanie, pri ktorom jeden zdroj tepla zásobuje viac miestností cez rozvod vykurovacej vody. V projekte je to profesia „ÚK“ alebo „vykurovanie“.
- Prívod a spiatočka prívodné a vratné potrubie
- Prívodom ide ohriata voda zo zdroja k telesám, v schémach červená čiara. Spiatočkou sa ochladená voda vracia do zdroja, v schémach modrá alebo čiarkovaná čiara, v tejto príručke sivá.
- Ležatý rozvod a stúpačka
- Ležatý rozvod je vodorovné potrubie v podlahe alebo pod stropom najnižšieho podlažia. Stúpačka (stúpacie potrubie) je zvislé potrubie, ktoré vedie vodu medzi podlažiami.
- Okruh
- Uzavretá slučka, ktorou voda obieha: od zdroja alebo rozdeľovača k spotrebiču a späť. Hovoríme o okruhu kotla, okruhu radiátorov, okruhu podlahového vykurovania. Vetva je časť rozvodu, ktorá odbočuje z hlavného potrubia a zásobuje skupinu telies, napríklad jedno podlažie.

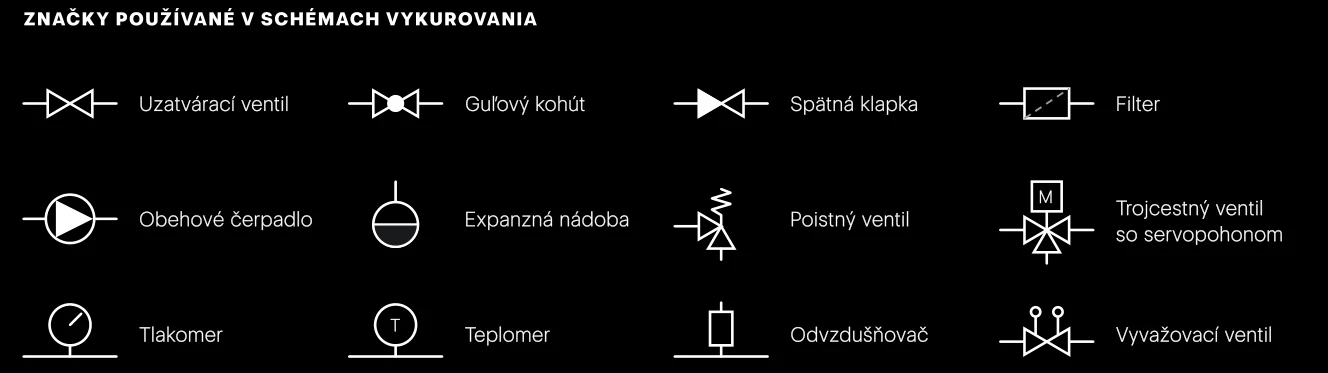

Značky používané v schémach vykurovania
Ako sa sústavy delia
V dvojrúrkovej sústave vedie ku každému telesu samostatný prívod a spiatočka, všetky telesá dostanú rovnako teplú vodu. Je to dnešný štandard. V staršej jednorúrkovej sústave sú telesá zapojené za sebou a posledné dostáva chladnejšiu vodu, pre tepelné čerpadlo je nevhodná. Uzavretá sústava nemá spojenie s ovzduším, je pod tlakom a zmeny objemu vody vyrovnáva expanzná nádoba. Pri nútenom obehu poháňa vodu čerpadlo, pri samotiažnom len rozdiel hustoty teplej a studenej vody.
8.2 Zdroje tepla
Zdroj tepla určuje, akú teplú vodu má sústava k dispozícii, koľko obsluhy bude zákazník mať a koľko zaplatí za teplo. Investor sa spravidla pýta na porovnanie.
Plynový kondenzačný kotol využíva aj teplo vodnej pary zo spalín. Para skondenzuje len pri chladnej spiatočke, orientačne pod 55 °C. Splyňovací kotol je moderný kotol na kusové drevo: drevo sa najprv splyní a plyn zhorí v samostatnej komore. Kotol na pelety si palivo berie sám zo zásobníka. Krb s teplovodným výmenníkom je len doplnkový zdroj. Pri centralizovanom zásobovaní teplom (CZT) vyrába teplo tepláreň a v dome je odovzdávacia stanica tepla (OST) s výmenníkom. Elektrokotol a priame elektrické vykurovanie (konvektory, sálavé panely, fólie, rohože) menia elektrinu na teplo v pomere 1 : 1. Solárne kolektory ohrievajú kvapalinu slnkom a u nás slúžia hlavne na teplú vodu. Nezamieňajte ich s fotovoltikou, ktorá vyrába elektrinu.
Porovnanie zdrojov tepla (orientačné hodnoty)
| Zdroj | Účinnosť / COP | Teplota vody | Obsluha | Cena tepla | Vhodnosť |
|---|---|---|---|---|---|
| Tepelné čerpadlo vzduch–voda | SCOP 3–5 | 30–55 °C, niektoré až 75 °C | žiadna | nízka | novostavby, zateplené domy, nízkoteplotné sústavy |
| Kotol na kusové drevo | 80–90 % | 60–85 °C | denne prikladanie, popol; nutná akumulačná nádoba | nízka, ak je drevo lacné | vidiek, kto má drevo a čas |
| Plynový kondenzačný kotol | 90–98 % | 30–80 °C | žiadna, ročná prehliadka | stredná | kde je plyn, aj staršie domy s radiátormi |
| Kotol na pelety | 85–93 % | 60–80 °C | dopĺňanie peliet, popol | stredná | domy bez plynu, s miestom na sklad |
| CZT s OST | — | podľa sústavy domu | žiadna | stredná až vyššia | bytové domy, mestá |
| Elektrokotol, priame elektrické | 99–100 % | do 80 °C / bez vody | žiadna | vysoká | záloha, chaty, kúpeľne, domy s veľmi malou potrebou tepla |
Stĺpec „cena tepla“ je len relatívne poradie. Ceny energií sa menia a líšia sa podľa tarify a regiónu. Účinnosti sú orientačné; pri kondenzačnom kotle je hodnota vztiahnutá na spalné teplo plynu (pri prepočte na výhrevnosť sa udáva aj nad 100 %). Kotol na tuhé palivo ani krb sa nedajú vypnúť, preto musia mať ochranu proti prehriatiu pri výpadku elektriny.
