Lekcia 08-2 · Kapitola 08

Teplotný spád

8.3 Teplotný spád a nízkoteplotné vykurovanie

Dve čísla s lomkou, napríklad 55/45 °C, povedia o sústave viac než celá strana textu. Je to teplota prívodu a spiatočky pri najväčšom mraze, na ktorý je sústava navrhnutá.

Teplotný spád zápis 55/45 °C: Návrhová teplota prívodu a spiatočky. Prvé číslo je voda zo zdroja, druhé voda vracajúca sa späť. Platí pri vonkajšej výpočtovej teplote, čiže len niekoľko dní v roku. Zvyšok zimy je voda chladnejšia. Nízkoteplotné vykurovanie vystačí aj v mraze s vodou približne do 45 až 55 °C, plošné vykurovanie do 35 až 40 °C.

Rozdiel teplôt značka ΔT, jednotka K: Prívod mínus spiatočka. Pri 55/45 je ΔT = 10 K. Pri podlahovom vykurovaní a tepelných čerpadlách býva 5 K, pri kotloch 10 až 20 K. 1 K je to isté ako 1 °C rozdielu. Stredná teplota vody je priemer prívodu a spiatočky, pri 55/45 je to 50 °C. Od nej závisí výkon telesa.

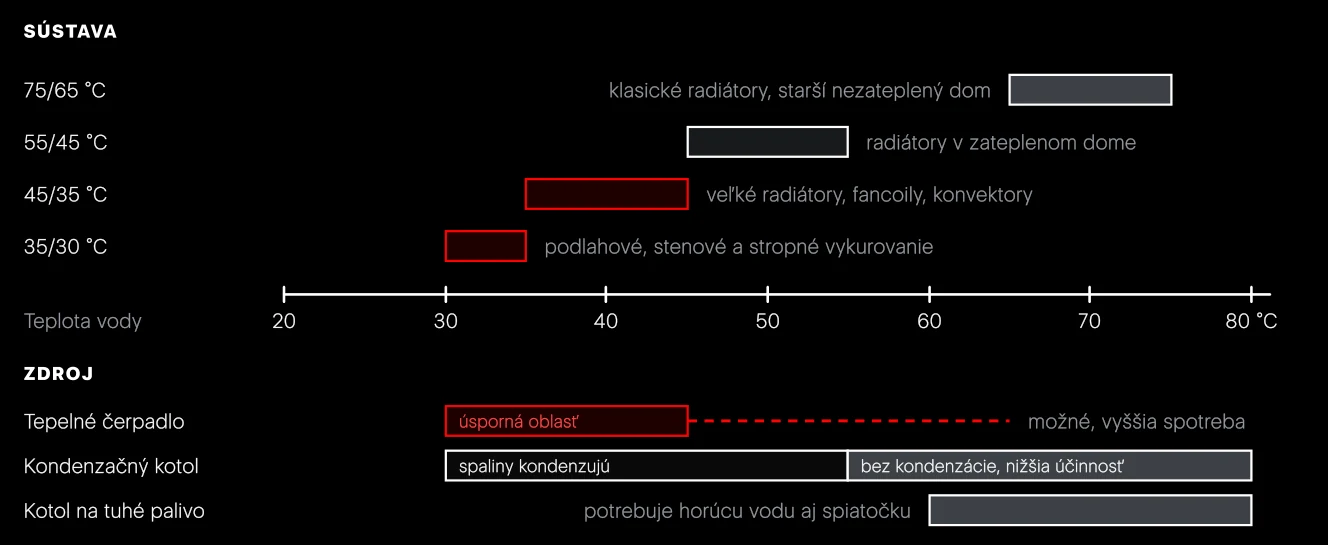

Hore: teplotné spády bežných sústav (pás siaha od teploty spiatočky po teplotu prívodu). Dole: v akom rozsahu teplôt pracuje zdroj hospodárne. Tepelné čerpadlo a podlahové vykurovanie sa stretávajú v rovnakej oblasti.

Prečo tepelné čerpadlo chce nízku teplotu

Tepelné čerpadlo teplo nevyrába, ale „dvíha“ ho z nízkej teploty vonkajšieho vzduchu na teplotu vykurovacej vody. Čím vyššie musí dvíhať, tým viac elektriny spotrebuje. Orientačne platí, že každý 1 K nižšej teploty prívodu zlepší účinnosť o 2 až 3 %. Rozdiel medzi vodou 35 °C a 55 °C preto znamená približne o tretinu až polovicu vyššiu spotrebu elektriny.

Voda v sústave nemá celú zimu rovnakú teplotu. Regulácia ju mení podľa vonkajšej teploty: čím je vonku chladnejšie, tým teplejšia voda ide do sústavy. Tento vzťah sa volá vykurovacia krivka (ekvitermická krivka). Správne nastavená krivka drží teplotu vody čo najnižšie, a tým šetrí energiu. Podrobne v kapitole 12.
