Lekcia 08-5 · Kapitola 08

Čerpadlo a hydraulické vyregulovanie

8.6 Obehové čerpadlo a hydraulika

Obehové čerpadlo poháňa vodu v uzavretom okruhu. Hydraulika je náuka o tom, kadiaľ a koľko vody tečie. Zdroj môže mať výkonu dosť, ale ak voda nepríde tam, kam má, miestnosť zostane studená. Väčšina reklamácií typu „nekúri to“ je hydraulická, nie výkonová.

Prietok značka Q, jednotka m³/h, l/h, l/min: Množstvo vody, ktoré pretečie za jednotku času. 1 m³/h = 1 000 l/h = 16,7 l/min.

Dopravná výška značka H, jednotka m: Tlak, ktorý čerpadlo vytvorí, vyjadrený v metroch vodného stĺpca. 1 m zodpovedá približne 10 kPa, teda 0,1 bar. Čerpadlá v rodinných domoch majú najväčšiu dopravnú výšku spravidla 4 až 8 m.

Tlaková strata značka Δp, jednotka Pa, kPa: Tlak, ktorý voda stratí trením pri prietoku potrubím, ventilom alebo výmenníkom. Rastie s druhou mocninou prietoku: dvojnásobný prietok znamená štvornásobnú stratu.

Krivka čerpadla a krivka siete: Krivka čerpadla ukazuje, akú dopravnú výšku čerpadlo dá pri danom prietoku. Krivka potrubnej siete ukazuje tlakovú stratu sústavy pri danom prietoku. Ich priesečník je pracovný bod, v ktorom sústava skutočne pracuje.

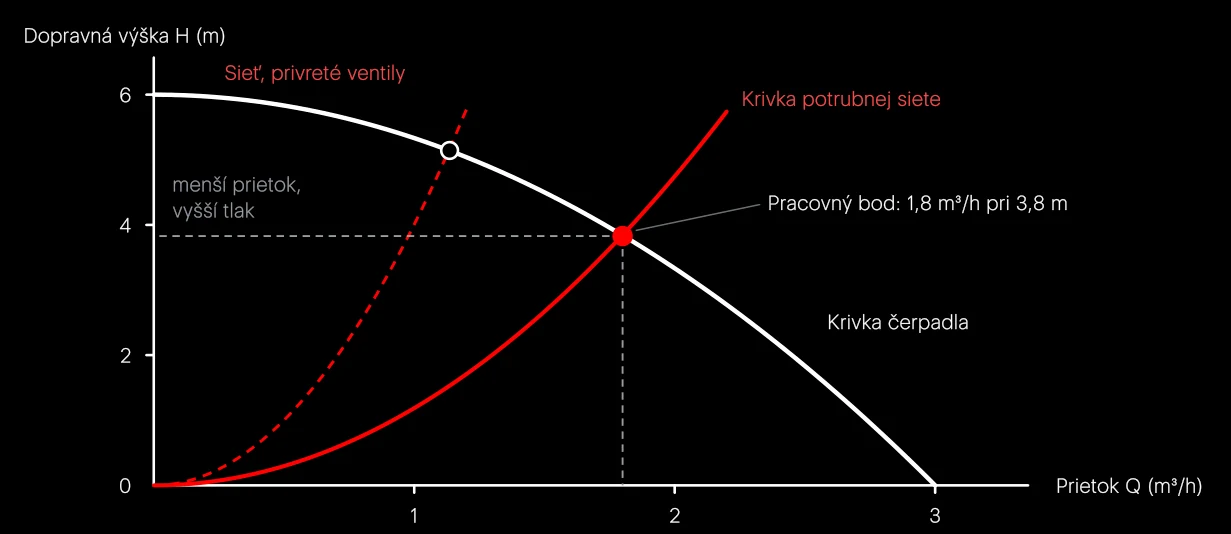

Krivka čerpadla a krivka potrubnej siete. Sústava pracuje v ich priesečníku. Keď termostatické hlavice privrú ventily, sieť kladie väčší odpor, krivka siete je strmšia a pracovný bod sa posunie doľava.

Dnešné čerpadlá sú elektronicky riadené, samy menia otáčky a v rodinnom dome majú príkon rádovo 5 až 50 W. V režime konštantného tlaku držia rovnaký tlak pri každom prietoku (podlahové vykurovanie), v režime proporcionálneho tlaku pri menšom prietoku tlak znižujú (radiátory s hlavicami).

Hydraulické vyregulovanie

Hydraulické vyregulovanie (vyváženie) znamená, že sa krátke okruhy zámerne priškrtia, aby každý okruh dostal práve svoj projektovaný prietok.

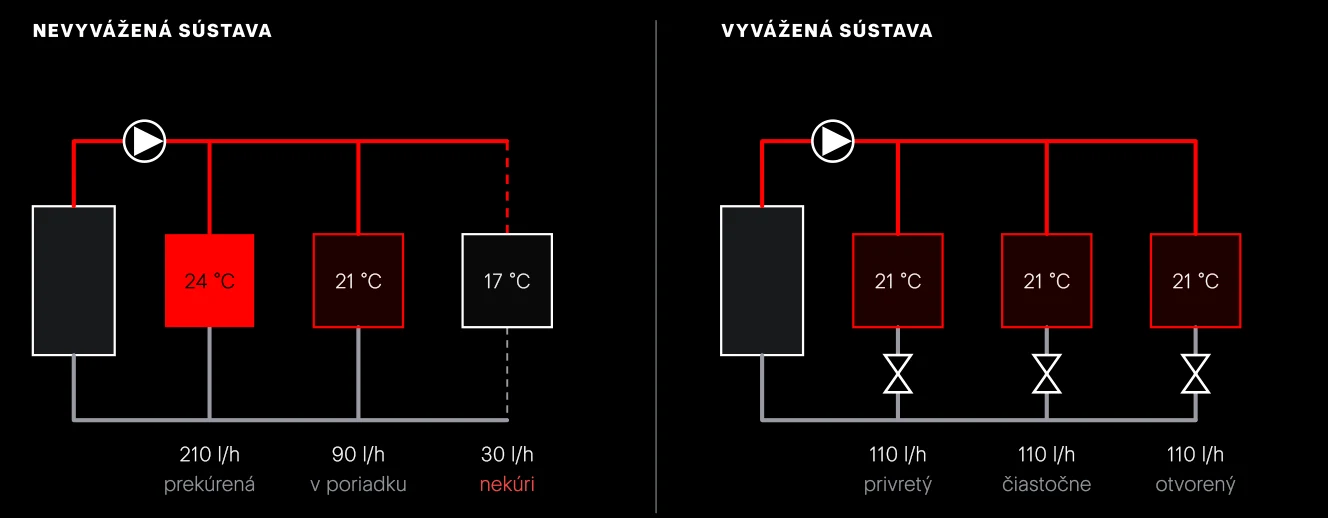

Vľavo sústava bez vyregulovania: voda ide najkratšou cestou, najvzdialenejšie teleso nedostane takmer nič. Vpravo sú prietoky nastavené ventilmi: najbližší okruh je najviac priškrtený, najvzdialenejší je otvorený.

Vyvažovací ventil regulačný ventil: Ventil s presným nastavením a meracími vsuvkami. Prístrojom sa na ňom zmeria tlakový rozdiel a nastaví projektovaný prietok. Osadzuje sa na vetvy a stúpačky. V bytových domoch ho dopĺňa regulátor diferenčného tlaku (Δp regulátor), ktorý drží stály rozdiel tlakov medzi prívodom a spiatočkou vetvy.

Prietokomer na rozdeľovači: Priehľadný ukazovateľ prietoku na každom okruhu rozdeľovača podlahového vykurovania, so stupnicou v l/min. Otáčaním sa ním nastaví prietok okruhu.
