Bezpečnostné a pomocné prvky
8.7 Bezpečnostné a pomocné prvky
V technickej miestnosti je okolo zdroja množstvo drobných armatúr. Každá má svoju úlohu: chrániť sústavu pred tlakom, vzduchom alebo nečistotami, alebo umožniť servis. Každú z nich treba vedieť pomenovať.
Expanzná nádoba

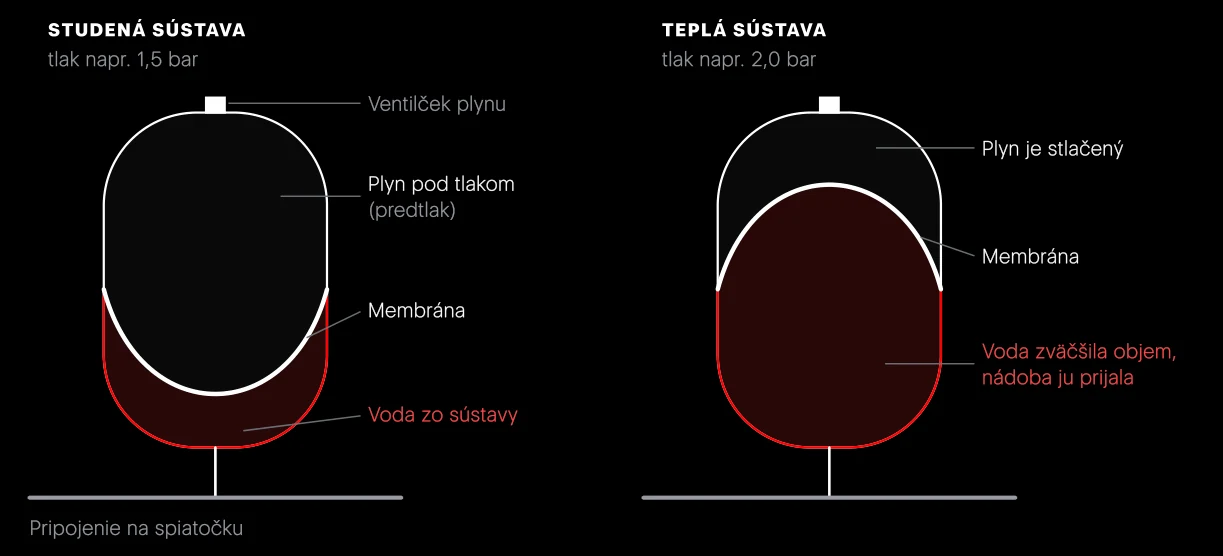

Voda pri ohriatí zväčšuje objem, pri ohriatí z 10 °C na 80 °C približne o 3 %. V uzavretej sústave nemá kam uhnúť a tlak by prudko stúpol. Priestor jej dáva expanzná nádoba: oceľová nádoba rozdelená pružnou membránou. Na jednej strane je voda zo sústavy, na druhej plyn pod tlakom.
- Predtlak nádoby jednotka bar
- Tlak plynu v prázdnej nádobe. Nastavuje sa podľa výšky sústavy nad nádobou: výška v metroch delená 10, plus 0,2 až 0,3 bar. V rodinnom dome spravidla 1,0 až 1,5 bar. Meria sa pri nádobe odpojenej od tlaku vody.
- Plniaci tlak tlak za studena
- Tlak, na ktorý sa napustí studená sústava. Má byť o 0,3 až 0,5 bar vyšší než predtlak nádoby. V rodinnom dome typicky 1,2 až 1,8 bar.
Objem nádoby závisí od objemu vody v sústave, najvyššej teploty a tlakov. Sústava s 200 l vody potrebuje orientačne nádobu 25 l. S veľkou akumulačnou nádobou treba expanznú nádobu podstatne väčšiu.
Poistný ventil a ostatné armatúry
- Poistný ventil
- Posledná ochrana proti pretlaku. Keď tlak dosiahne otvárací tlak, ventil sa otvorí a vypustí vodu. Vo vykurovaní rodinných domov je otvárací tlak spravidla 2,5 alebo 3 bar. Na zásobníku teplej vody je iný poistný ventil, zvyčajne 6 bar.
Armatúry okolo zdroja tepla
| Prvok | Na čo slúži |
|---|---|
| Tlakomer (manometer) | ukazuje tlak vody v baroch; jediný prístroj, ktorý by mal zákazník občas skontrolovať |
| Automatický odvzdušňovací ventil | plavákový ventil v najvyšších bodoch a na zdroji, sám vypúšťa nazbieraný vzduch |
| Odlučovač vzduchu | na prívode za zdrojom, zachytáva z prúdiacej vody aj drobné bublinky |
| Odlučovač nečistôt, magnetický filter | na spiatočke pred zdrojom, zachytáva kal a magnetom čiastočky hrdze (magnetit) |
| Filter (sitko) | zachytáva hrubé nečistoty; zanesený filter je častá príčina slabého prietoku |
| Guľový kohút | uzáver na štvrť otáčky, neslúži na reguláciu; páka v smere potrubia znamená otvorené |
| Spätná klapka | prepúšťa vodu len jedným smerom, bráni spätnému prúdeniu cez vypnutý okruh |
| Napúšťací a vypúšťací kohút | v najnižšom bode; napustenie, dopustenie a vypustenie sústavy hadicou |
Úprava vykurovacej vody
Tvrdá voda vytvára vodný kameň na výmenníku, kyslík a soli spôsobujú koróziu. Výrobcovia zdrojov preto predpisujú kvalitu vody a pri jej nedodržaní môžu odmietnuť záruku. Zmäkčená voda nemá vápnik a horčík. Demineralizovaná voda (demi voda) je zbavená všetkých solí. Inhibítor korózie je prípravok, ktorý chráni kovy; jeho koncentráciu treba časom kontrolovať.
