Lekcia 08-3 · Kapitola 08

Radiátory a odovzdávanie tepla

8.4 Odovzdávanie tepla

Na konci každého okruhu je niečo, čo teplo z vody odovzdá do miestnosti. Môže to byť radiátor, konvektor, fancoil alebo celá plocha podlahy, steny či stropu. Od toho, čo tam je, závisí, akú teplú vodu sústava potrebuje.

Radiátory

Doskový radiátor (panelový) je najbežnejšie teleso. Tvoria ho oceľové dosky s vodou a medzi nimi konvekčné plechy, ktoré zväčšujú plochu. Typ sa označuje dvoma číslicami: prvá je počet dosiek, druhá počet konvekčných plechov. Menovitý výkon telesa z katalógu sa podľa európskej normy EN 442 udáva pri vode 75/65 °C a teplote v miestnosti 20 °C. Pri inej teplote vody je skutočný výkon iný.

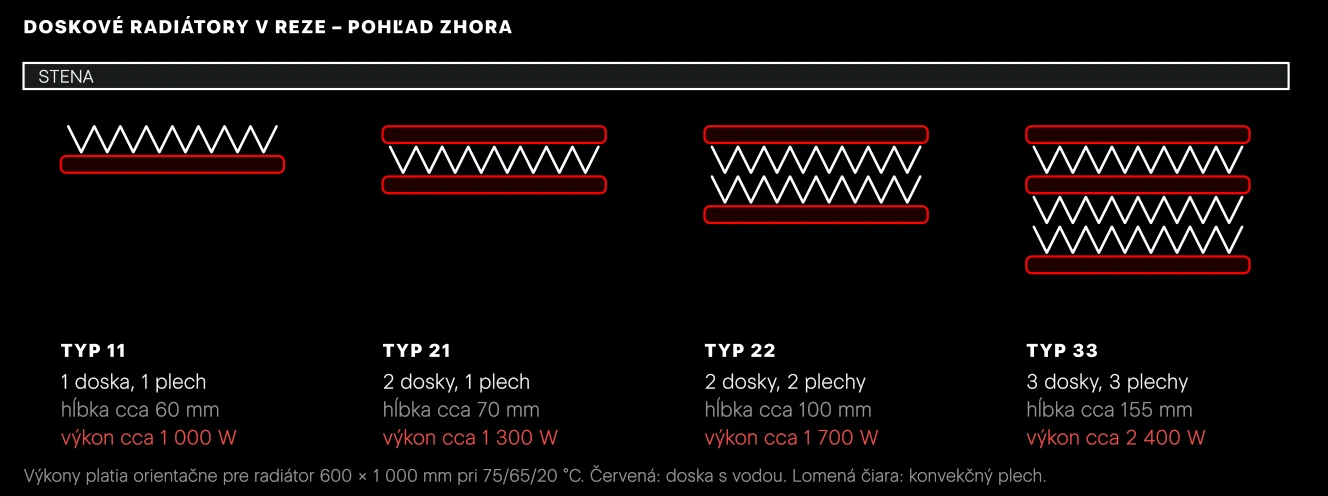

Typy doskových radiátorov. Čím viac dosiek a konvekčných plechov, tým vyšší výkon pri rovnakej dĺžke a výške, ale aj väčšia hĺbka telesa. Rozmer sa zapisuje typ – výška × dĺžka, napríklad 22 – 600 × 1 000.

Článkový radiátor sa skladá z liatinových, oceľových alebo hliníkových článkov, nájdete ho v starších domoch. Rebríkový radiátor do kúpeľne má malý výkon vzhľadom na rozmer. Pri nízkej teplote vody kúpeľňu sám nevykúri, preto sa dopĺňa elektrickou vykurovacou tyčou.

Výkon radiátora pri nižšej teplote vody

Radiátor odovzdá tým viac tepla, čím je teplejší oproti miestnosti. Keď teplotu vody znížime, výkon klesne výrazne, a to rýchlejšie než teplota. Radiátor s menovitým výkonom 1 000 W dá pri vode 55/45 °C približne 500 W a pri 45/35 °C približne 300 W.

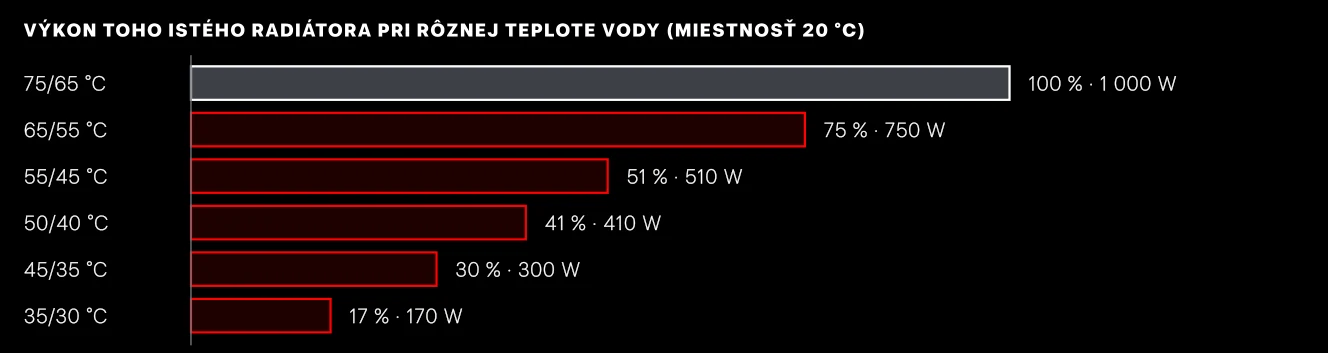

Orientačný prepočet výkonu doskového radiátora. Počíta sa podľa vzťahu: výkon = menovitý výkon × (Δt ÷ 50)^1,3, kde Δt je stredná teplota vody mínus teplota miestnosti. Hodnoty sú zaokrúhlené.

Kedy radiátory s tepelným čerpadlom fungujú

Ďalšie telesá a plochy

Podlahový konvektor je výmenník zapustený v žľabe v podlahe pod mriežkou, dáva sa pred veľké presklené plochy. Fancoil (ventilátorový konvektor) je výmenník s ventilátorom v skrinke. Vďaka ventilátoru odovzdá veľký výkon aj pri vode 35 až 45 °C a vie aj chladiť. Plošné vykurovanie sú rúrky v podlahe, stene alebo strope. Veľká plocha odovzdá potrebný výkon už pri vode 30 až 40 °C, preto je najvhodnejším partnerom tepelného čerpadla. Podrobne v kapitolách 9 a 10.

Armatúry na radiátore

Termostatický ventil skratka TRV: Ventil na prívode do telesa. Sám o sebe je to len ventil s kolíkom. Reguluje až s nasadenou hlavicou.

Termostatická hlavica: Hlavica s náplňou, ktorá sa teplom rozťahuje a privrie ventil. Pracuje bez elektriny. Čísla 1 až 5 sú stupne teploty miestnosti, stupeň 3 zodpovedá približne 20 °C. Hviezdička je ochrana proti zamrznutiu. Stupeň 5 neznamená „kúriť rýchlejšie“. Radiátor, ktorý je hore teplý a dole chladný, nie je pokazený: hlavica privrela, lebo miestnosť je vyhriata.

Spiatočkové skrutkovanie regulačné a uzatváracie; slang: šróbenie: Armatúra na výstupe z telesa. Dá sa ňou teleso uzavrieť a odmontovať bez vypúšťania celej sústavy. Niektoré typy umožňujú aj nastaviť prietok. Radiátory so spodným pripojením (ventil kompakt, VK) majú dvojitú armatúru, takzvané H-šróbenie.
