Nádoby, zmiešavanie a spustenie
8.8 Akumulačná a vyrovnávacia nádoba, hydraulické oddelenie
Medzi zdrojom a vykurovacími okruhmi často stojí nádoba s vodou. Zákazník sa pýta, načo je dobrá a či ju naozaj potrebuje. Odpoveď závisí od zdroja.
- Akumulačná nádoba jednotka objemu l
- Veľká izolovaná nádoba s vykurovacou vodou, ktorá ukladá teplo na neskôr. Pri kotle na drevo je nutná: kotol horí naplno niekoľko hodín a nádoba teplo vydáva celý deň. Orientačne sa počíta s objemom okolo 50 l na 1 kW výkonu kotla.
Vyrovnávacia nádoba (taktovacia nádoba) je menšia, v rodinnom dome spravidla desiatky až 100 l. Zväčšuje objem vody, s ktorým zdroj pracuje, a bráni cyklovaniu: častému zapínaniu a vypínaniu zdroja, ktoré skracuje jeho životnosť.
Prečo nádoba pri tepelnom čerpadle
- Zabezpečí minimálny objem vody na odmrazovanie: tepelné čerpadlo vzduch–voda v zime pravidelne odstraňuje námrazu z vonkajšieho výmenníka a teplo si na to berie z vykurovacej vody.
- Obmedzí cyklovanie pri malom odbere tepla, najmä na jar a na jeseň.
- Zabezpečí minimálny prietok, keď zónová regulácia zatvorí väčšinu okruhov.

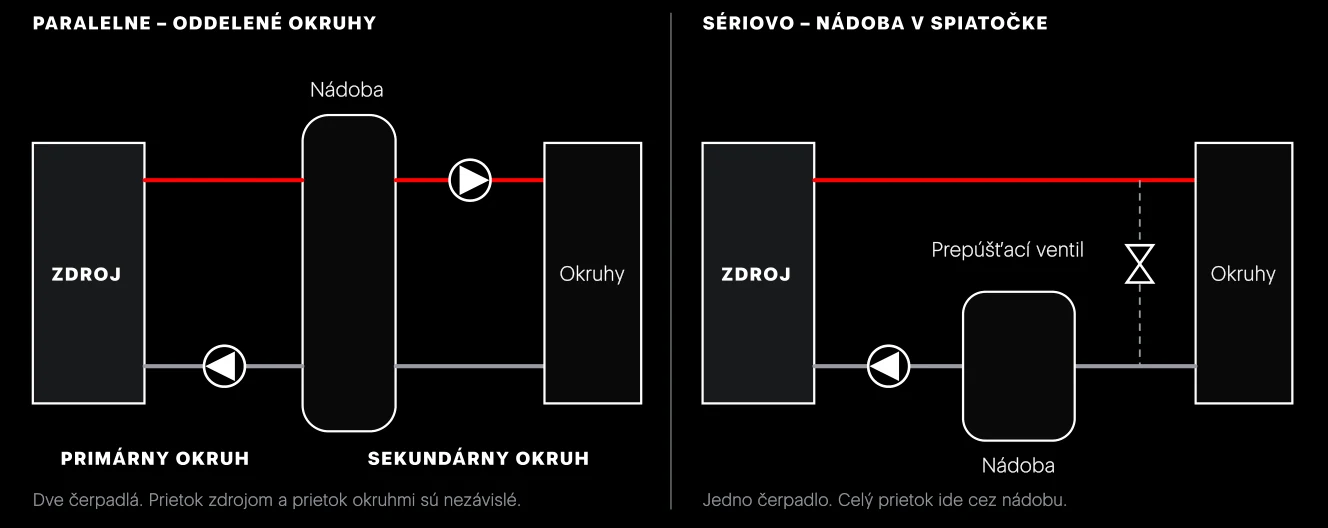

Sériové a paralelné zapojenie
Pri paralelnom zapojení má nádoba štyri pripojenia. Zdroj a okruhy majú vlastné čerpadlá a navzájom sa neovplyvňujú. Nevýhoda: v nádobe sa mieša prívod so spiatočkou, takže zdroj musí vyrábať o niečo teplejšiu vodu, než okruhy dostanú. Pri sériovom zapojení je nádoba vradená do potrubia, najčastejšie do spiatočky. Teplota prívodu sa neznižuje a účinnosť tepelného čerpadla je vyššia. Podmienkou je, že cez okruhy vždy tečie dostatočný prietok. Ten zabezpečí prepúšťací ventil medzi prívodom a spiatočkou, ktorý sa otvorí, keď sa okruhy zatvoria a tlak čerpadla stúpne.
- Hydraulický vyrovnávač dynamických tlakov skratka HVDT, slang anuloid
- Zvislá rúra veľkého priemeru so štyrmi pripojeniami. Voda v nej tečie tak pomaly, že čerpadlá na oboch stranách sa navzájom neovplyvňujú. Robí to isté ako paralelne zapojená nádoba, len bez zásoby vody. Používa sa pri kotloch a kaskádach.

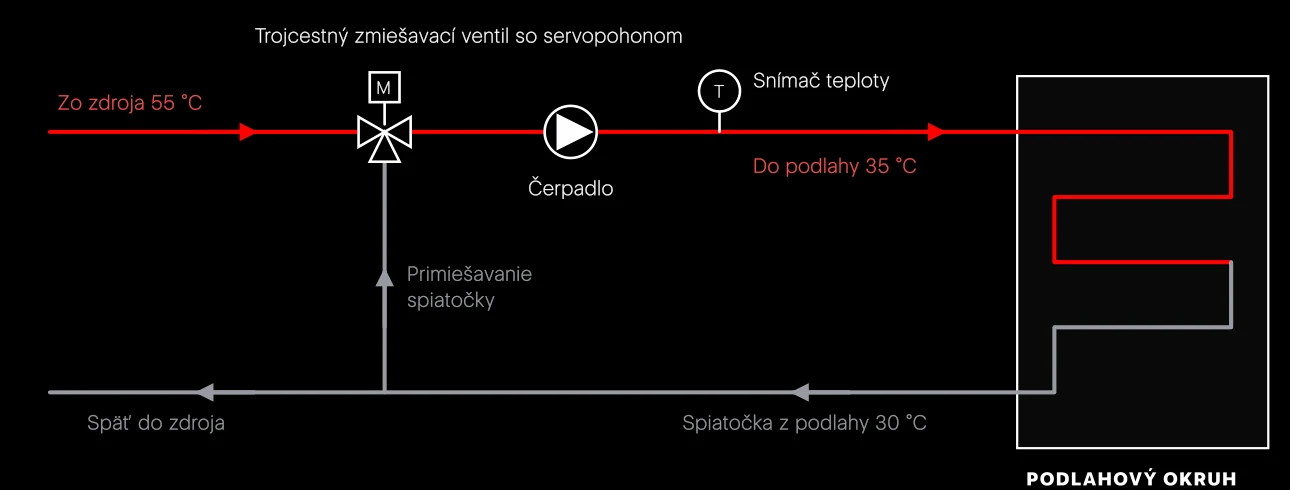

Zmiešavací okruh
Keď zdroj alebo nádoba dáva teplejšiu vodu, než okruh znesie, voda sa musí zmiešať. Typický prípad: v dome sú radiátory na 55 °C a podlahové vykurovanie na 35 °C. Radiátory dostanú vodu priamo, podlahové vykurovanie cez zmiešavanie. Miešanie však stojí účinnosť: ak tepelné čerpadlo vyrába vodu 50 °C a podlaha si ju zmieša na 35 °C, celý dom sa vykuruje s účinnosťou pre 50 °C. Najlepšia je preto sústava s jednou teplotou vody.
- Trojcestný zmiešavací ventil
- Ventil s tromi pripojeniami. Mieša dva prúdy vody s rôznou teplotou do jedného. Pomer miešania nastavuje servopohon podľa pokynu regulácie. Nezamieňajte s prepínacím ventilom, ktorý nemieša, len prepína celý prietok, napríklad medzi vykurovaním a ohrevom teplej vody.
- Čerpadlová skupina
- Zostava v izolovanom kryte: čerpadlo, guľové kohúty, teplomery, spätná klapka. Priama skupina posiela vodu do okruhu bez zmeny teploty. Zmiešaná skupina má navyše trojcestný ventil so servopohonom. Skupiny sa montujú na rozdeľovač kotlových okruhov, zdvojené potrubie v kotolni, z ktorého odbočujú jednotlivé okruhy.
8.9 Uvedenie do prevádzky a údržba
Dobre zmontovaná sústava ešte nie je fungujúca sústava. Medzi posledným spojom a odovzdaním zákazníkovi je niekoľko krokov, ktoré rozhodujú o tom, či bude sústava roky pracovať bez porúch.
- Tlaková skúška overí tesnosť rozvodov pred zakrytím.
- Preplach čistou vodou odstráni okuje, piliny a zvyšky tmelu. Pri starých rozvodoch je pred pripojením nového zdroja nutný.
- Napustenie upravenou vodou, pomaly a zdola nahor. Predtým sa skontroluje predtlak expanznej nádoby.
- Odvzdušnenie telies, rozdeľovačov a najvyšších bodov. Po prvom ohriatí sa opakuje a tlak sa doplní.
- Hydraulické vyregulovanie: nastavia sa prietoky podľa projektu.
- Vykurovacia skúška overí, že sa všetky telesá a okruhy rovnomerne ohrievajú a regulácia a zabezpečovacie prvky fungujú.
- Odovzdanie: protokoly o tlakovej a vykurovacej skúške, protokol o uvedení zdroja do prevádzky, návody a zaškolenie.
Pravidelná údržba. Zákazník v sezóne raz mesačne skontroluje tlak na tlakomere. Pomalý pokles je bežný, rýchly znamená únik. Servisný technik raz ročne zmeria predtlak expanznej nádoby (plyn z nej časom uniká), vyčistí filtre a odlučovač nečistôt, preskúša poistný ventil, skontroluje kvalitu vody a urobí prehliadku zdroja podľa návodu výrobcu. Filtre sa prvýkrát čistia už po mesiaci prevádzky.
